- 1500吨四柱快速液压机是河北客户采购的一台快速锻造油压机设备,也称1500T快锻油压机,客户重要用于热锻成型斗齿,就是我们经常看到挖掘机、铲车上车斗用的像牙齿一样的锻造件。
- 咨询热线:18306370898
产品详情
联系我们
1500吨四柱快速液压机是河北客户采购的一台快速锻造油压机设备,也称1500T快锻油压机,客户重要用于热锻成型斗齿,就是我们经常看到挖掘机、铲车上车斗用的像牙齿一样的锻造件。采购四柱快速液压机可一次冲压成型,效率高,节约成本。目前,随着市场需求的不断变化,快锻液压机已成为现代化特殊钢厂的必备装备,对耐热合金、不锈钢、高速钢、模具钢等材料都能加工;它可生产较大规格的方、圆、扁坯锻材和盘件、环件、炮筒、炮尾座及各种自由锻件,宜于多品种小批量的生产;它与精锻机联合作业,还可生产大型管坯、车轴等产品。想采购定做1500吨四柱快速液压机,1500T斗齿快锻油压机欢迎咨询威力重工张经理18306370898(可加微信)
1500吨四柱快速液压机
优势特点:
客户使用1500吨四柱快速液压机锻造成型的斗齿
1500吨四柱快锻油压机
1500吨热锻成型液压机
加工使用现场

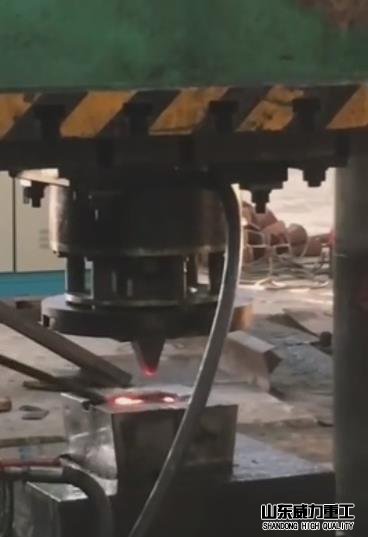

客户加工挖掘机斗齿现场
1、机身
4、液压系统
5、油缸液压站部分;
1,1500吨四柱快速液压机,1500T斗齿快锻油压机振动和噪声较小,不会扰民,满足环保的要求;
2,效率高,特别是镦粗时,效率比锻锤要高很多倍;
3,价格低,同当量的锻造液压机价格比锻锤要低很多
4,基础造价低,比锻锤的基础费用要节约一半以上,厂房也不要求防震。
5,锻出的工件内外组合均匀性好,质量可靠,缺陷少。
结构形式:
结构形式:
1、机身为四柱式结构,受力件经优化设计,外形美观,经济适用。也可根据工艺需求设计定制框架式结构快速油压机,刚性好,精度高,抗偏载能力强。
2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温。
3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命。
4、主缸与活塞杆均采用优质锻件,提高了可靠性。
5、主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性。
6、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤。
7、采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏。
8、动力系统采用浸油立式泵组。减少噪音,吸油效果好,9、压力表采用耐震压力表,并安有压力表节门,便于维修。
10、主缸密封采用进口货国内优选件。
11、电气控制系统有继电器和PLC二种控制方案供选择,由PLC控制的电气系统、工作灵敏可靠,柔性好;操作按钮集中于面板并设有活动按钮站,操作方便;具有调整,双手单次循环二种操作方式
12、滑块可实现定程、定压两种控制方式,具有保压、延时等功能;工作压力,行程大小可根据工艺需要在规定范围内可调。
客户使用1500吨四柱快速液压机锻造成型的斗齿
1500吨四柱快锻油压机
1500吨热锻成型液压机
加工使用现场
客户加工挖掘机斗齿现场
设备结构说明:
1、机身
机身由上横梁,活动横梁及下横梁用四根立柱连接起来,通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力,动梁和主缸活塞杆法兰连接,以立柱为导向上下移动。上横梁,活动横梁、下横梁及液压垫为整体焊接件。
动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。
2、行程限位装置
行程限位装置由导向板和行程开关组成。分别分为上限位开关,下限电开关,快转慢开关,共3个为一组。调节不同的开关位置,即可改变活动横梁在上、下端的停止位置。调好后,应将锁紧螺母锁紧。在定压成型中,下开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,行程开关起到超压保护作用。下缸有下缸上限位开关,下缸下限位开关组成。保证下缸到达设定位置停止。
3、油缸
油缸缸体,锻打内孔磨加工成型。活塞杆材质45#锻件。
4、液压系统
液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。
(1)油箱
油箱为钢板焊接件。表面及内部经过严格除渣,酸洗处理。油箱起边高出盖板,防治油液露出。
(2)插装阀
采用BCV系列插装阀总成,结构简单紧凑,响应快内泄小,流量大,抗污染,维护方便使用寿命长。
(3)压力表
1500吨四柱快速液压机,1500T斗齿快锻油压机使用抗震油压表,显示精度高,不易损坏。电接点压力表时刻检测主缸上腔压力,到达设定压力停止压制,实现定压返程。
(4)压力安全
插装阀自身带有压力调整系统,压力超过设定值溢流回油。使系统始终保持在设定压力以内,达到超压保护。
5、油缸液压站部分;
(1)液压控制系统地面放置于机身右侧
(2)液压站油泵入口装吸油过滤器、油箱注油口装空气滤清器。
(3)液压控制系统液压元件集中布置。
(4)油路管路采用专用液压软胶管隔震。
(5)动力装置(油泵电机组)提供压机工作的主压力和工作速度。
(6)方向阀及压力阀等:著名品牌。
(7)主油缸及推进缸采用活塞式油缸。
6. 液压电气系统部分
(1)有独立的控制柜,电器柜上装触摸屏,用来对各种参数的设定。
(2)设有集中操作控制台,控制台面板上布有工作状态指示灯、显示仪表和必要的操作按钮及选择开关。
设急停、半自动、手动、双手按钮五个按钮以方便操作。其中半自动、手动采用钥匙控制选择方式。
(3)电气控制采用PLC控制系统。
(4)电气系统稳定工作条件:电源:220V/380V±10%;环境温度:-5℃ —45℃,相对湿度:50—90%,控制电源220V。
(5)电气元件:PLC或同等档次及以上品牌;其他电器件著名品牌
