800吨深井石墨环四柱液压机液压油箱设计原理
文章出处:www.sd-yyj.com
人气:131发表时间:2017-03-15 13:42
深井石墨环是采用柔性石墨带或者柔性石墨编制填料,经模压制成不同尺寸的环状产品,产生压力的设备就是我们熟悉的液压机设备。根据压制石墨环的大小材质不同,选用不同吨位的四柱液压机设备,这里我们就以800吨深井石墨环四柱液压机为例,分析有关液压油箱的设计原理:
800吨深井石墨环四柱液压机油箱在液压系统中除了储油外,还起着散热、分离油液中的气泡、沉淀杂质等作用。油箱中安装有很多辅件,如冷却器、加热器、空气过滤器及液位计等。油箱的设计分为两种,开式油箱和闭式油箱二种。
800吨深井石墨环四柱液压机设计油箱时应考虑如下几点:
1)、油箱必须有足够大的容积。一方面尽可能地满足散热的要求,另一方面在液压系统停止工作时应能容纳系统中的所有工作介质;而工作时又能保持适当的液位。
2)、吸油管及回油管应插入最低液面以下,以防止吸空和回油飞溅产生气泡。管口与箱底、箱壁距离一般不小于管径的3倍。吸油管可安装100μm左右的网式或线隙式过滤器,安装位置要便于装卸和清洗过滤器。回油管口要斜切45°角并面向箱壁,以防止回油冲击油箱底部的沉积物,同时也有利于散热。
3)、吸油管和回油管之间的距离要尽可能地远些,之间应设置隔板,以加大液流循环的途径,这样能提高散热、分离空气及沉淀杂质的效果。隔板高度为液面高度的2/3~3/4。
4)、为了保持油液清洁,油箱应有周边密封的盖板,盖板上装有空气过滤器,注油及通气一般都由一个空气过滤器来完成。
5)、油箱底部应距地面150mm以上,以便于搬运、放油和散热。在油箱的适当位置要设吊耳,以便吊运,还要设置液位计,以监视液位。

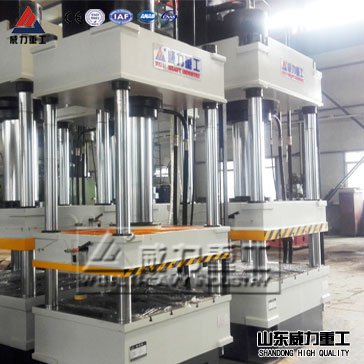

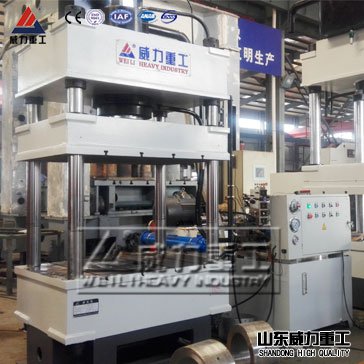

800吨四柱液压机加工生产车间
800吨深井石墨环四柱液压机液压油箱的需要专业的人来设计,我们这里有专业的液压机技术方面的工程师数名,可以根据用户需求,量身设计生产适合的专用液压机设备。厂家直销产品,欢迎各地朋友前来厂实地考察订购。定做液压机销售咨询热线:18306370898
