1200吨掘进机截齿锻造液压机安装顺序
文章出处:www.sd-yyj.com
人气:105发表时间:2023-05-06 16:42
采煤机掘进机截齿是采煤及巷道掘进机械中的易损件之一,需求量较大, ,采用温挤压成型工艺生产制造而成。温挤压掘进机截齿锻造成型液压机常用有500吨、630吨、800吨、1000吨、1200吨等。文中介绍的是山东威力重工设计的一款1200吨掘进机截齿锻造液压机,采用三梁四柱式结构设计,大吨位,小台面,结构紧凑,刚性好。采用大通径二通插装阀控制,通油能力强、压力损失小、可靠性强。速度快,可达350mm/s,驱动采用伺服系统,能耗低,效率高。电气采用PLC控制,动作可靠,操作安全方便。

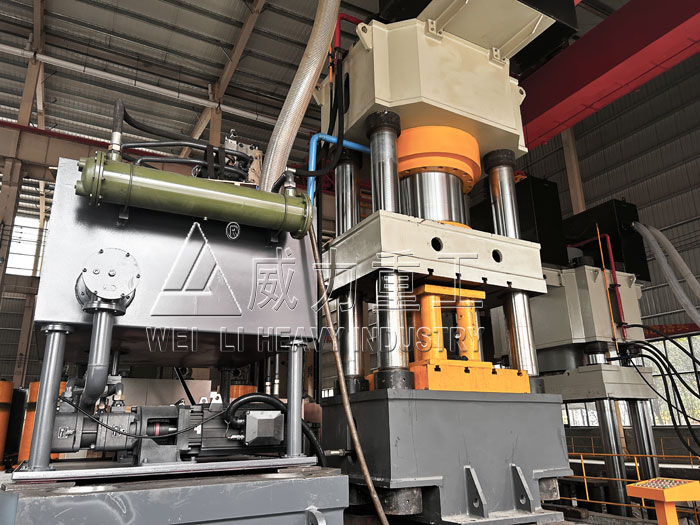

1200吨掘进机截齿锻造液压机
1200吨掘进机截齿锻造液压机安装顺序:
1、工作台的安装:
按地基图所示的相应位置吊放在地基上,工作台面用水平仪找平,其水平度在各方向上不大于0.10/1000mm,然后在地脚螺孔内灌混凝土浆, 待其凝固后,将螺母拧紧。
2.顶出缸的安装:
将顶出缸吊装入工作台的中部孔内,对好上下腔油管的接口,然后拧紧螺母。
3、滑块和立柱的安装:
在1200吨掘进机截齿锻造液压机工作台上放上垫铁, 其上下平行,高度不小于压机闭合高度,面积不小于L×Lmm2(注),供试车和调压用。将滑块吊起放置在垫铁上,然后吊起立柱,插入滑块后,拧上支承螺母,然后再将立柱插入工作台立柱孔中,并将立柱下螺帽拧紧,并将支承上横梁的四柱立柱螺母拧入和调至1200吨掘进机截齿锻造液压机外形图中规定的尺寸。
4、上横梁和主油缸的安装:
将上横梁和主油缸垂直吊起,使四个孔对准四根立柱,缓慢下降落在支承螺母上,吊装时应将活塞慢慢降到最下位置,防止吊运时突然伸出发生事故,然后将立柱上螺母拧紧,并用螺栓将 活塞下端的大螺母与滑块连接。注意:连接处要有3mm间隙,确保油缸活塞杆与滑块安装面压紧,以防止活塞杆转动。
掘进机截齿锻造过程为:下料(棒料剪床或冲床上冷剪)→加热(始锻温度为1200℃)→挤压成型(在1200吨掘进机截齿锻造液压机上)→后期处理。1200吨掘进机截齿锻造液压机机身为三梁四柱四螺母结构,便于压机的预紧及精度调整;三大梁(上横梁、滑块、底座)采用45优质钢板加工而成。滑块与主缸活塞用法兰连接,滑块依靠四根立柱导向作上下运动,四立柱导套为边界稀油自动润滑,改善摩擦机理,减小摩擦阻力,避免立柱划痕及拉伤。矿用截齿成型液压机机身由上梁、滑块、工作台、立柱、锁母等组成;主油缸及液压站布置在上梁上。

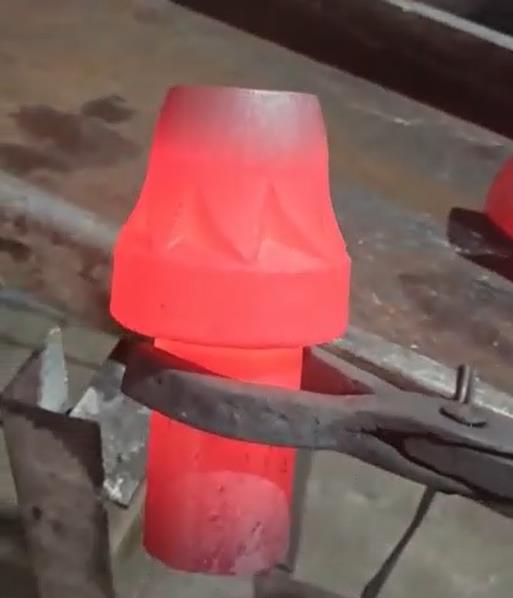

锻造成型掘进机截齿
