315吨630吨800吨铝屑压块机有多少油缸及工作过程
文章出处:www.sd-yyj.com
人气:123发表时间:2023-02-01 14:07
铝屑压块机也称铝屑压饼机,是金属屑压块机的一种,是一种以液压油为工作介质的机床设备,固也称为铝屑压块液压机,根据所需饼块的尺寸、密度等选择合适的吨位、机型。多种吨位结构,山东威力重工都可以按需设计定做。

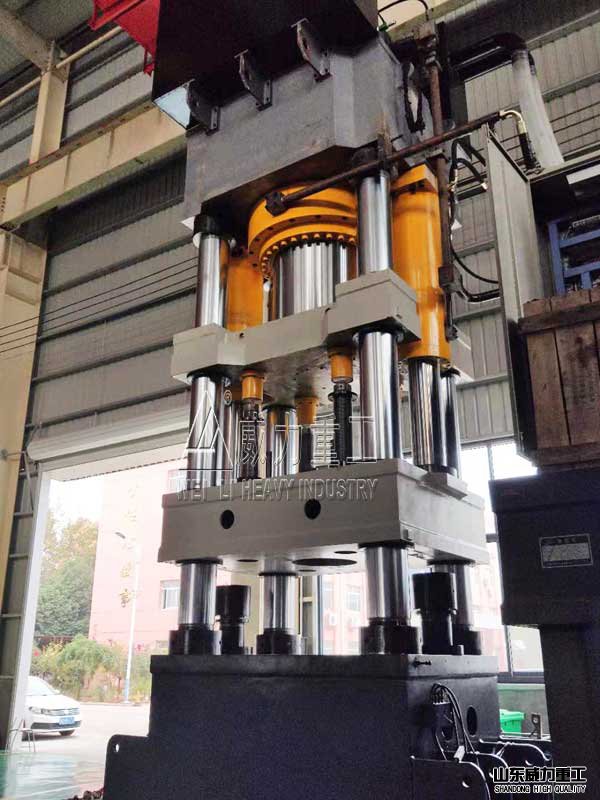

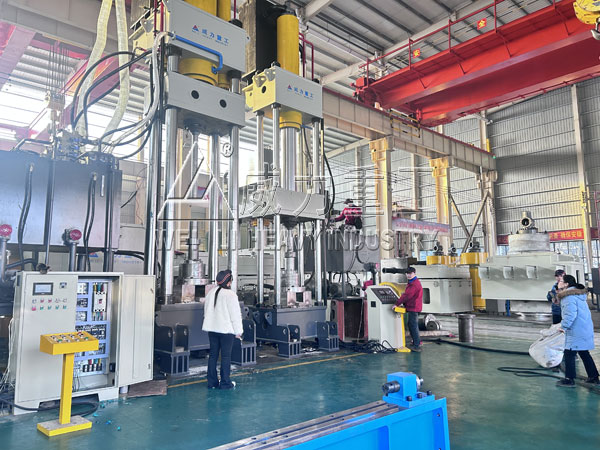

文中介绍的是公司为客户设计制造的315吨和800吨铝屑压块机,采用三梁四柱式结构设计,PLC全自动控制,采用液压成型系统,在高压作用力下,成型一定密度的饼块。设备主要由主机和控制结构两部分组成。主机部分包括机架、主缸、顶出缸和液压装置等。控制部分主要由液压油箱、高压泵、低压控制系统、电气理念及各种压力阀和换向阀组成。
在315吨630吨800吨铝屑压块机结构中除了有主油缸外,还有哪些油缸呢?以及这些油缸在铝屑压块过程中,都是如何工作的呢?
315吨630吨800吨铝屑块机油缸名称及作用:
1、主压油缸:连接冲杆,将模具中的金属散料挤压成型,是油缸组中比较大的,也是主要的;
2、增速油缸:在315吨630吨800吨铝屑压块机的主压油缸上方,作用是提高主压油缸挤压速度,增加工作效率,提高回程时的速度;
3、推料油缸:将料斗中的金属碎屑推入模具中;
4、抽块油缸:作用是将模具中的饼块在下落以后推出。

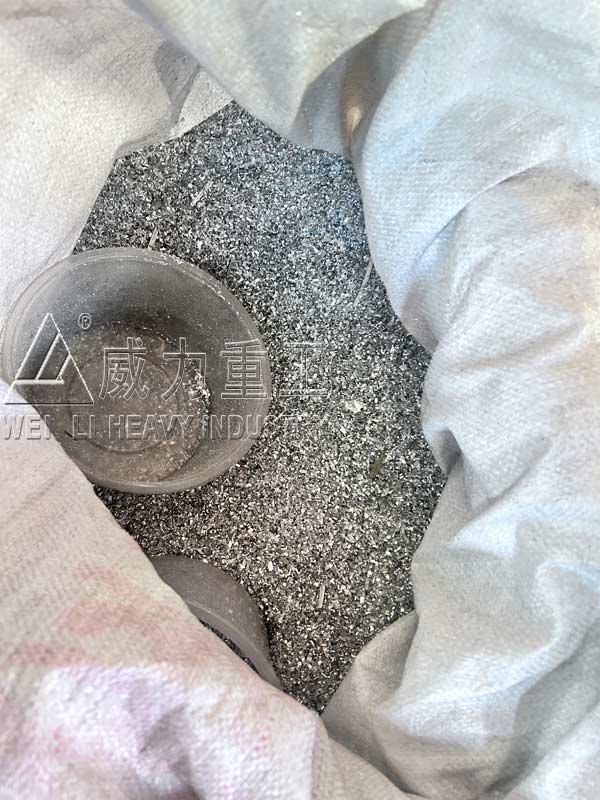

铝屑
315吨630吨800吨铝屑压块机各油缸的工作过程:抽快油缸进—加料油缸进—主压油缸进—加速油缸进—主压油缸小退—加料油缸退—饼块成型—抽快油缸退—主压油缸进—主压油缸退—加速油缸退—抽快油缸进—饼块推出。

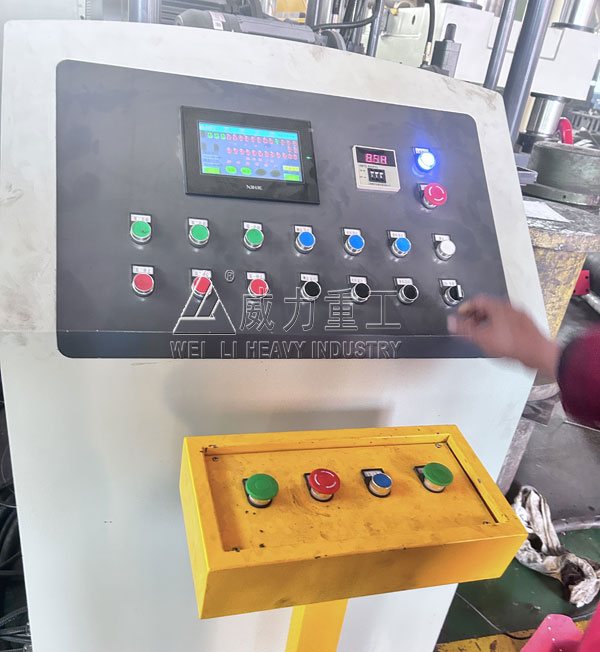

控制柜配PLC+伺服系统
315吨630吨800吨铝屑压块机的工作原理:铝屑压块液压机是采用液压成型的工作原理,液压系统为其提供充足的动力,电源开启,电机运行驱动液压泵开式工作,液压泵吸取邮箱内的液压油,将其可快速传输到液压油管路内,通过程序控制,将液压油输送到油缸的不同腔,带动模具将铝屑压块成型。315吨630吨800吨铝屑压块机的布料、压制成型、脱模及出块等动作,都是通过液压缸的活塞杆的运动来完成的。

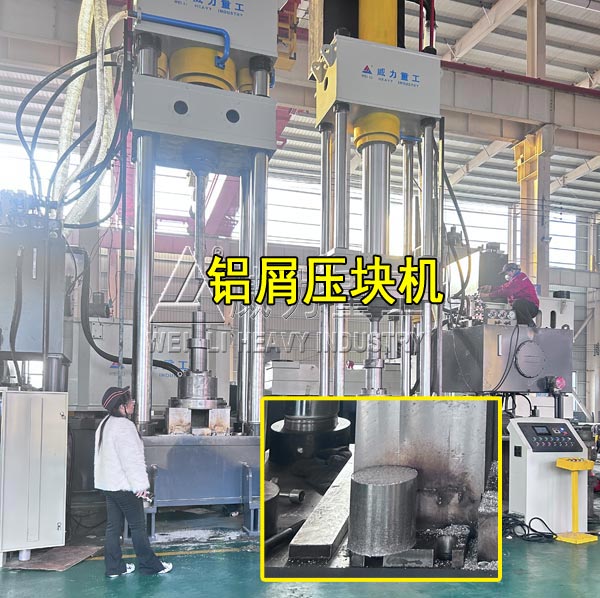

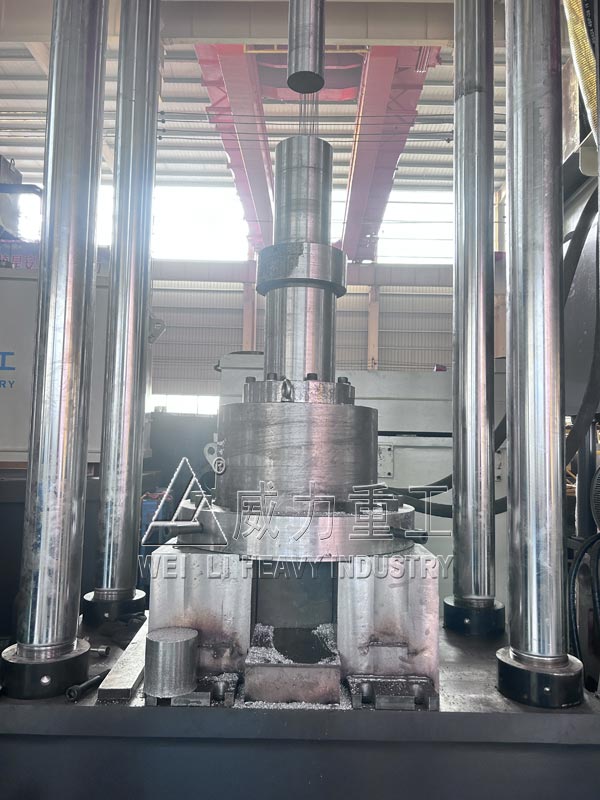

铝屑压块机模具及压制成型产品
