1000吨汽车刹车片成型液压机液压系统设计原理

液压机在汽车行业的应用真是不胜枚举，例如我们熟知的汽车覆盖件、汽车刹车片、汽车车门、汽车内饰等。这里山东威力重工主要是简单介绍下1000吨汽车刹车片成型液压机组成结构中最重要的组成部分液压系统的设计原理与特点。



1000吨汽车刹车片成型液压机液压系统原理图表示液压系统组成和工作原理。拟定液压系统原理图就是正确选择液压元件及液压基本回路，并将它们有机地组合在一起。

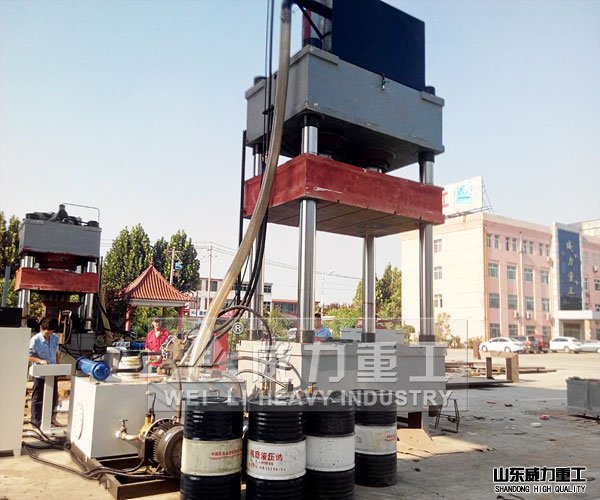

1000吨三梁四柱液压机厂家实景拍摄图


1000吨汽车刹车片成型液压机的系统采用液压系统，液压系统若能正常工作必须由以下五部分组成。

(1)动力装置  它是把原动机输入的机械能转换为液体压力能的能量转换装置，一般由电动机和液压系组成，其作用是为液压系统提供压力油。

(2)执行元件  1000吨汽车刹车片成型液压机是将液体的压力能转换为机械能的能量转换装置，其作用是在压力油的推动下输出力和速度(直线运动)或力矩和转速(回转运动)。这类元件包括各类液压缸和液压马达。

(3)控制调节元件  它是能控制或调节液压系统中油的压力、流量或方向，以保证执行装置完成预期工作的元件。这类元件主要包括各种液压阀，如溢流阀、节流阀以及换向阀等。

(4)辅助元件  辅助元件是指油箱、蓄能器、油管、管接头、滤油器、压力在以及流量计等。这些元件分别起散热贮油、蓄能、输油、连接、过滤、测量压力和测量流量等作用，以保证系统正常工作，是液压系统不可缺少的组成部分。

(5)工作介质  1000吨汽车刹车片成型液压机在液压传功及控制中起传递运动、动力从信号的作用。工作介质为液压油或其它合成液体。



设计1000吨汽车刹车片成型液压机的液压系统原理图时需要考虑的几点因素：

(1)确定执行元件的形式和回路的类型

对于液压系统来说，行程不大的直线运动一般采用液压缸来实现，连续回转运动一般采用液压马达来实现，小于360。的旋转运动一般采用摆动缸或齿条液压缸实现。

(2)确定油路的类型

对1000吨汽车刹车片成型液压机液压系统来说，当具有较大的工作空间用于存放油箱且不另设散热装置时，一般采用开式回路，如允许采用辅助泵进行补油并进行冷却油的交换实现系统冷却，一般采用闭式回路。通常节流调速液压系统采用开式回路，容积调速系统采用闭式回路。

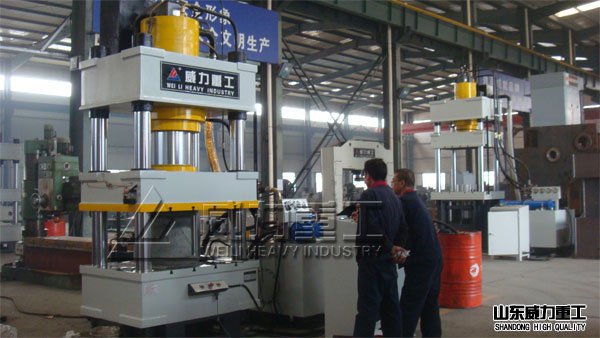

400吨液压机车间实景展示


(3)液压基本回路的选择

在拟定1000吨汽车刹车片成型液压机液压系统原理图时，首先根据主机的工作特点和性能要求，确定对主机主要性能起决定性作用的主要液压回路。选择液压基本回路的依据是液压系统的设计要求和工况图。在选择基本回路时，满足同一种设计要求的液压回路往往不止一种，常常会出现多种设计方案，为此必须进行分析、对比，选择最合适的液压基本回路。



以上是山东威力重工对1000吨汽车刹车片成型液压机液压系统的组成与设计原理特点简单的分析整理，希望对客户能有一定的帮助。。订购1000吨汽车刹车片成型液压机咨询电话：18306370898（同微信号）
