如何正确检测汽车纵梁液压机的接线？

文章出处：www.sd-yyj.com 人气：54发表时间：2019-10-10 14:02

如何正确检测汽车纵梁液压机的接线？

主要从事大型汽车底梁的冲裁、压制、成型工艺，也可从事其他塑性材料的冲裁、压制、弯曲、成型等工艺。针对压制工件较长，导致的压机纵向偏载力大的特点，配备有液压平衡系统，通过闭环控制，完成整机的抗偏载工作。液压垫采用多套各自独立的控制系统，互不干扰，可根据加工工件的长度不同，任意选择不同的液压垫参与工作。压机配有辅机上下料装置，大大的减轻了工人的劳动强度，并提高了生产效率。

在汽车纵梁成形过程中，汽车纵梁液压机液压垫的主要作用是在拉伸时起反向压边及成品顶出两个作用。本设备中包含下置式液压垫七个，七个液压垫分别独立控制，用了比例伺服系统结合位置同步反馈系统实现了液压垫的同步运行。标定某一个液压垫为基准液压垫，其余液压垫位置与标定液压垫的位置进行比较来调整，实现较高的液压垫同步精度。

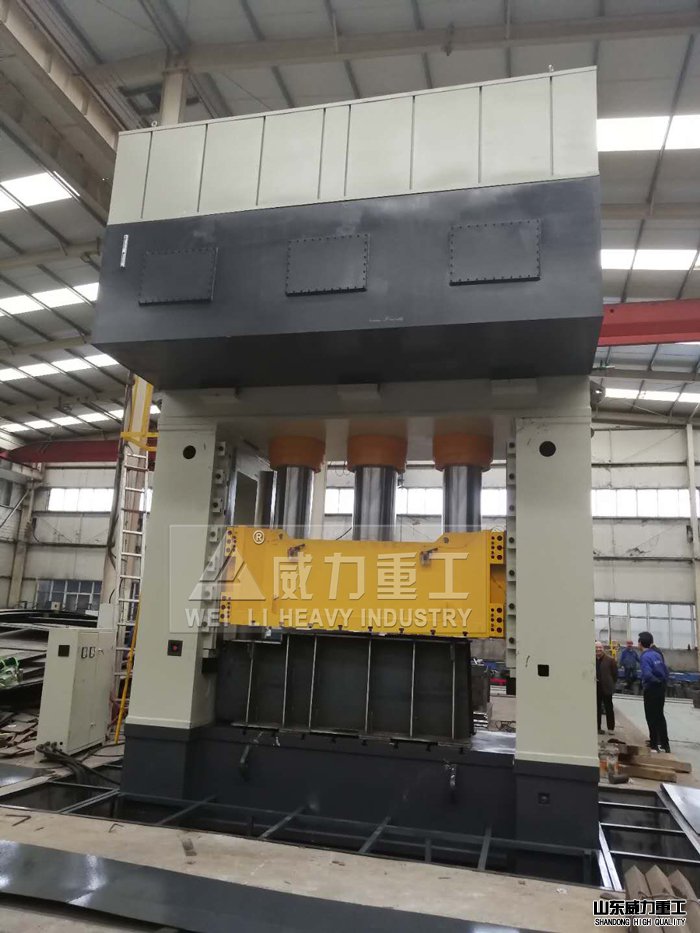

1250吨框架式汽车纵梁液压机

汽车纵梁液压机的接线干工作是一个不可忽视的步骤，在完成汽车纵梁液压机的接线工作之后大家也需要花费一定的时间来检测接线工作的具体情况如何？那么怎样检测汽车纵梁液压机的接线情况呢？大家可以根据下面的内容进行检测：

(1)将控制器的开关置于“关”位置，给机床供电，用万用表检查光电保护器接入的电源电压是否与产品铭牌上要求的电压相符。

(2)将控制器上的开关置于“开”位置，控制器上的电源红色指示灯和遮光红色指示灯均亮。

(3)对光：反射式--调整反射器与传感器的位置，使之平行、对应、对正，至控制器上的通光绿色指示灯亮，遮光红色指示灯灭。对射式--调整发、受光器的位置，使之平行、对应、对正，至控制器上的通光绿色指示灯亮，遮光红色指示灯灭。

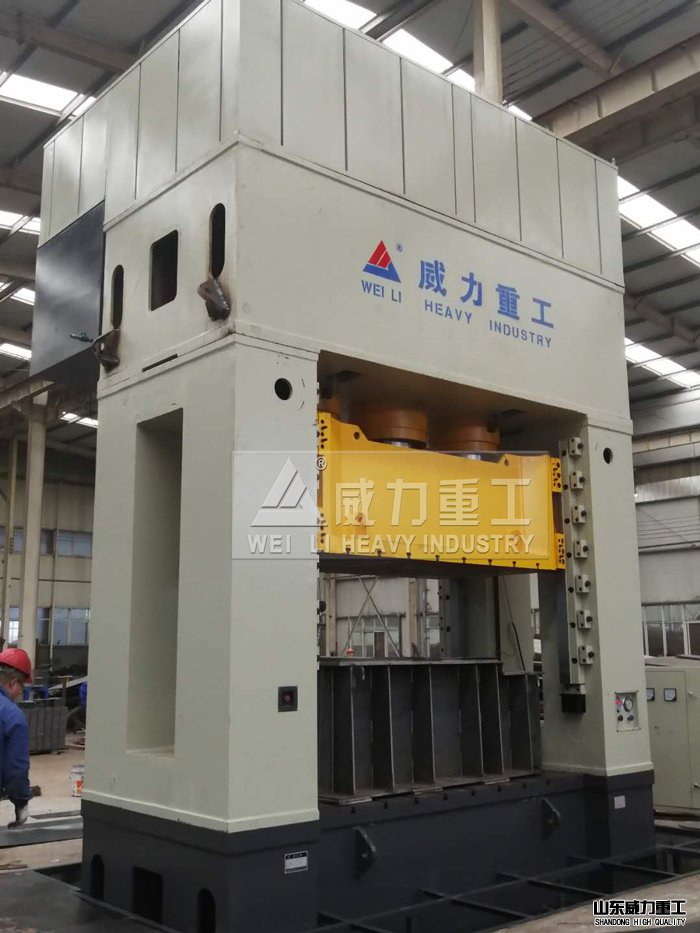

多功能框架式液压机定做

(4)检验。遮挡任一光束，控制器上的通光绿色指示灯灭，遮光红色指示灯亮。不遮挡光幕时，通光绿色指示灯亮，遮光红色指示灯灭。则表明光电保护器状态正常。

(5)不保护区间角度的调整。若安全条件允许，并需要实现滑块行程的部分区间不保护时，必须依图4所示的状态调整凸轮开关的位置及角度。在设定的不保护区间，光电保护器不起保护作用，即使遮断光幕，滑块也不停止运行。在实际使用中，一般允许在滑块下行程的30°区间和滑块回程区间内，设置不保护功能，即将凸轮开关的断开角度调整为30°～180°，使滑块在下行程30°～180°之间处于保护状态。

(6)试车。遮挡光幕，观察控制器指示灯转换正常;在保护区间内(下行程30°～180°之间，回程不保护凸轮开关处于断开状态)，遮挡光幕，机床滑块应能立即停止;滑块在下死点时(180°)，遮挡住光幕，机床滑块应能回程。满足上述三条，试车成功，方可进入正式工作。

以上是小编为大家分享的可以快速完成汽车纵梁液压机接线检测工作的具体措施，希望大家都可以快速掌握。

本文由液压机厂家整理，转载请注明来自：www.sd-yyj.com
