生产20020014锚杆托盘垫板选用800吨液压机？

文章出处：www.sd-yyj.com 人气：62发表时间：2019-10-26 16:11

800吨矿用锚杆托盘液压机是冲压锚索托盘、锚杆垫板常用设备之一，又称800吨三梁四柱液压机，工作台面900x700mm，配伺服控制系统，可以在压制过程保压部分起到节能省电的功效，噪音低，同时也能提高生产效率。目前市场上，采购锚杆托盘加工设备都是采购一整套生产线。包括模具、剪板机、送料机、摇臂钻床等。威力重工专业矿用锚杆托盘生产线厂家整套设备公司都可提供。整套设备都有相关专利，速度快、自动化装置节省人工成本提高生产效率，采购咨询山东威力重工18306370898（可加微信）

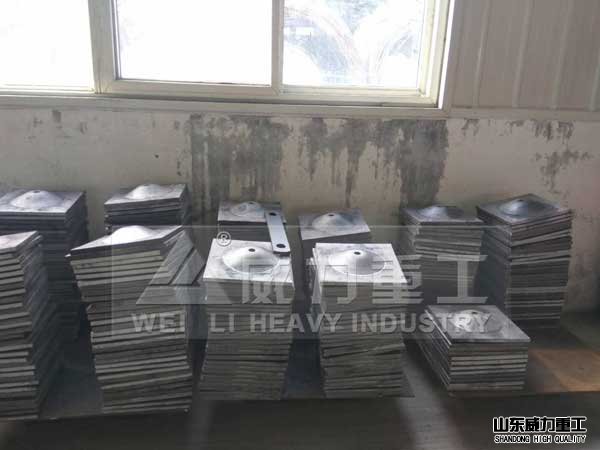

冲压成型的锚杆托盘产品

近期有人咨询200*200*14锚杆托盘垫板选择多大吨位的液压机设备。根据威力重工液压机技术工程师核算，建议客户选择了一台800吨四柱液压机设备。加配一整套生产线，一次冲压成型，每分钟不低于6次。剪板机采购16x3200液压闸式剪板机。目前800吨四柱液压机锚杆托盘液压机客户车间使用中，效果非常好。

800吨矿用锚杆托盘垫板液压机技术参数：（仅供参考）

项目			Y27-800T
公称压力（KN）			8000
开口高度（mm）			1100
滑块行程（mm）			600
液压垫（T）			315
液压垫行程（mm）			300
液压垫面积		左右	1400
		前后	1100
导杆直径			40
工作台尺寸（mm）	左右		1800
	前后		1500
电机功率（KW）			30*2
恒功率变量泵			160ycyx2

客户可以根据锚杆托盘的冲压工艺性质、生产批量的大小、冲压件几何尺寸、精度、冲压过程的机械化、自动化程度、操作与生产过程安全性要求等选择液压机吨位型号及自动化生产线等。

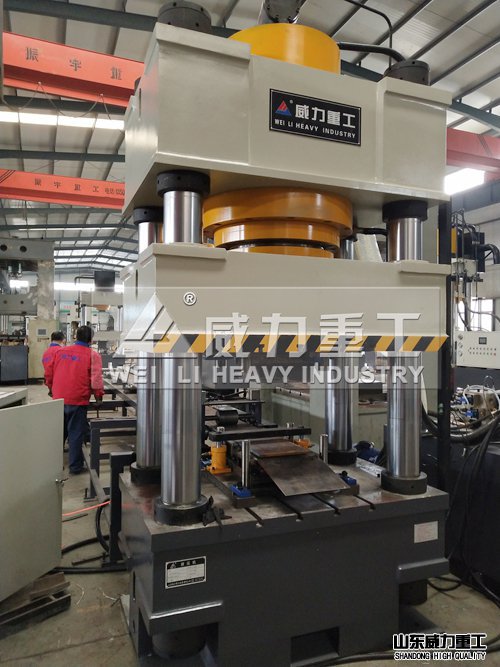

800吨四柱液压机锚杆托盘生产线

根据威力重工设计生产经验，锚杆托盘垫板大小材质、模具的不同，所需液压机吨位不同。目前公司为煤矿企业提供的该设备已经有很多套。常用吨位有：200吨、315吨、500吨、630吨、800吨、1000吨四柱液压机等都有设计生产。。客户采购公司设备是对我们最好的认可与肯定。该项自动化生产线技术成熟，欢迎致电咨询我们：18306370898（可加微信）

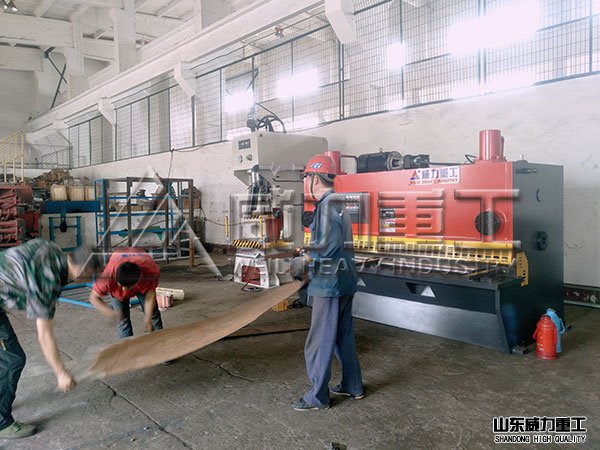

某煤矿企业采购剪板机剪切锚杆托盘板材

【相关阅读】：

煤矿用锚杆托盘详细说明

1.蝶形锚杆托盘材质：碳钢Q235A3。

2.锚杆托盘制作方法：剪板、冲型、冲孔制作锚杆托盘。

3.锚杆托盘主要规格：120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8。

4.锚杆托盘执行标准：煤矿锚杆托盘，铁矿锚杆托盘，国标锚杆托盘，非标锚杆托盘。

5.锚杆托盘厚度：5.5至6mm、7.5至8mm、9.5至10mm、11.5至12。

6.锚杆托盘种类：圆形锚杆托盘，方形锚杆托盘，蝶形锚杆托盘。

7.锚杆托盘性能及优点：采用高强板材；采用特殊的外形设计受力效果好；轻便容易安装；提高表面控制效果。

8.锚杆托盘产品用途：锚杆托盘主要用于护帮、护顶。

锚杆托盘是管缝锚杆的一个部件之一，其材料采用、焊环、轧头制作杆体，绕环切割制作挡环，剪板、冲型、冲孔制作托盘，杆体、挡环。锚杆托盘的类型有很多，矿井中常用的主要有蝶形托盘和平板形托盘。蝶形托盘的承载效果要比平板形托盘的效果好。

矿用锚杆托盘加工工艺阐明：

1、按矿井不同巷道支护需求，运用剪板机将钢板剪切成所需标准的钢板。

2、凸型的上钢模固定在液压机的活塞柱上，凹型的下钢模固定在液压机的底板上，上下模要求同心度差错不能超过0.1MM，锚杆托盘凸形部位的倾角为30度，选用改进型四柱液压机进行限制成型。

3、依据不同直径的锚杆杆体需求的标准进行钻孔，钻孔方位在锚杆托盘平面的中心方位进行，不得偏斜，钻孔可选用钻床和冲床两种方法。外子完毕后，对锚杆托盘进行防腐处理。

4、限制成型的锚杆托盘经由自动送礼带传送出去，整个进程操作简略便利，一次剪切成型，提高了出产功率，减少了人力资源，为矿山企业带来了更大的经济效益，是目前锚杆托盘出产制作的抱负设备。

本文由：800吨四柱液压机厂家收集整理
