2500吨坩埚液压机(圆形、方形、九孔)生产制造
文章出处:www.sd-yyj.com
人气:158发表时间:2022-10-29 17:31
2500吨坩埚液压机主要由液压缸、上横梁、下横梁、滑块、立柱、液压系统等组成。更换模具可用于模压成型圆筒形坩埚、方形石墨坩埚、九孔坩埚等。不同液压机厂家生产制造2500吨坩埚液压机的工艺不同,2500吨坩埚液压机采用三梁四柱式结构设计,所以其生产制造工艺,都可按照2500吨四柱液压机的工艺来制造。

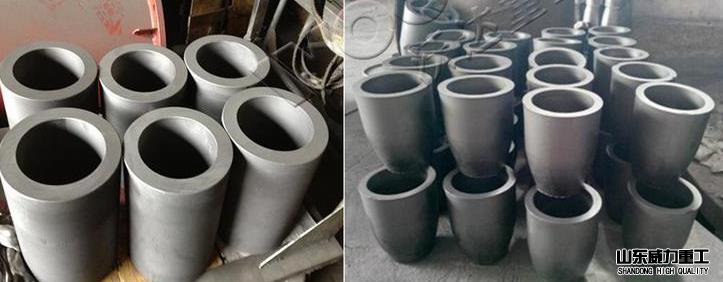

圆筒形石墨坩埚
2500吨坩埚液压机(圆形、方形、九孔)的设计需要对机器需求出工程图、生产部根据图纸开料,同时采购部根据配置清单采购所需配件。开料完成之后需要进行焊接。焊接完成之后对机架进行退火处理。接下来整个机架进入龙门铣进行精加工。随后进入镗床进行加工。然后,对2500吨坩埚以及进行装机工序。

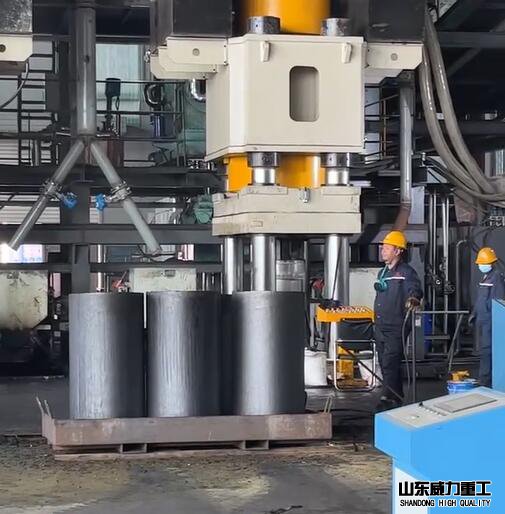

2500吨坩埚液压机
2500吨坩埚液压机的生产制造流程:
焊接机身(上梁、滑动梁、托模梁、工作台)的加工:
1、前期需要设计出图纸,图纸做出来跟用户和模具厂家核对图纸;
2、由下料车间采用数控切割机器下料;
3、采用数控铣边机铣边、倒坡口,铣边;
4、将钢板在大平板上拼装焊接,用二氧化碳保护焊焊接;
5、焊后进回火炉经回火处理,消除焊接内应力;
6、对焊接好的2500吨坩埚液压机(圆形、方形、九孔)机身进行加工,用数控镗铣床加工其表面和内孔及T型槽,一次装甲完成整个部件;
7、打磨去毛刺清理;
8、加工表面涂防锈油,非加工表面喷涂防锈漆;
9、第二遍喷涂面漆
10、组装好的机身跟液压泵站(伺服控制系统)通过油管路连接起来。
11、将电气柜和液压泵站和主机通过电路连接起来。
12、安装好的机器通电试运行,所有的2500吨坩埚液压机(圆形、方形、九孔)动作通过PLC可编程控制器程序控制。

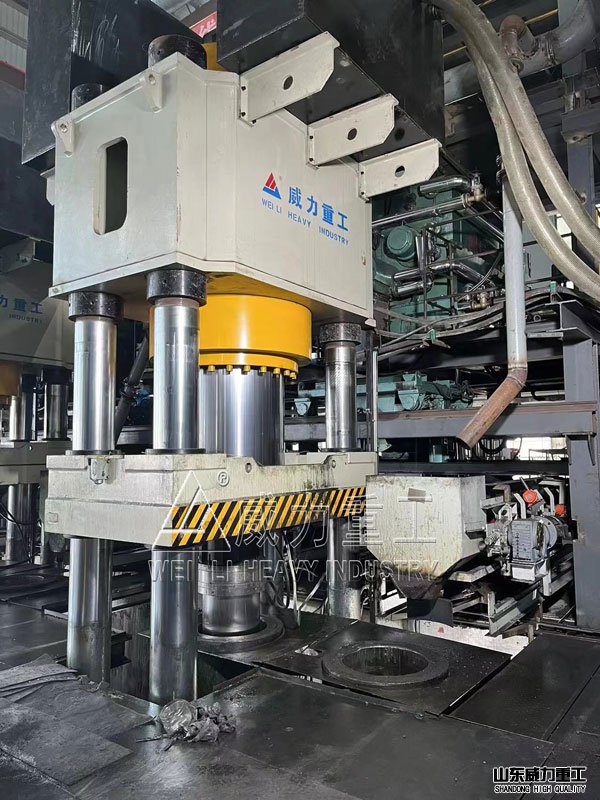

2500吨坩埚液压机(圆筒形)
2500吨坩埚液压机的安装调试:
1、2500吨坩埚液压机的安装
2500吨坩埚液压机(圆形、方形、九孔)安装之前应事先做好安装地基,一般采用混凝土地基。液压机床身采用螺栓固定,因此在做混凝土地基时应预留螺栓孔,等2500吨坩埚液压机(圆形、方形、九孔)安装后再浇注固定。2500吨坩埚液压机其它部件的安装参照部件装配图,按图纸所给配合要求进行安装。

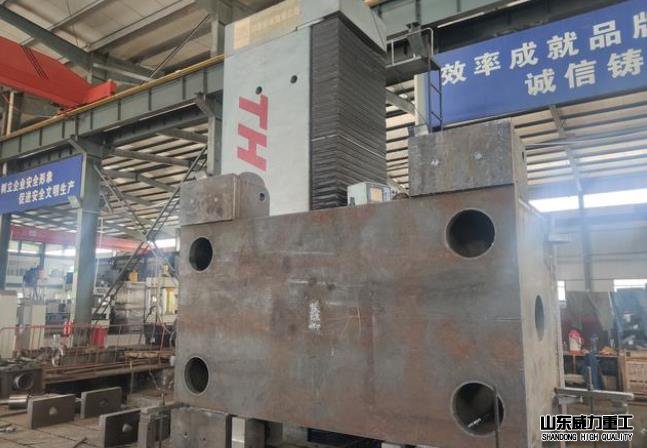

2500吨坩埚液压机的组成部分
2、2500吨坩埚液压机的调试
2500吨坩埚液压机(圆形、方形、九孔)所有安装工作完毕后,必须进行现场调试。按下启动按钮,看液压机是否能够顺序的完成各工况动作。调试过程中通过看、听等方式看2500吨坩埚液压机(圆形、方形、九孔)硬件或控制系统工作是否正常。除此之外,还要检验所有控制按钮、压力表是否都能正常工作。调试一段时间后,如果运行正常,2500吨坩埚液压机(圆形、方形、九孔)就可以正式交付使用了。

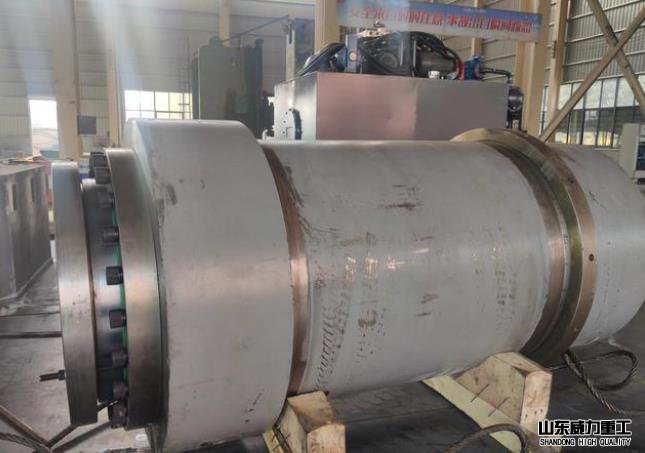

2500吨坩埚液压机组成油缸
