塑料托盘生产工艺有很多，常用有注塑、吹塑、模压等。模压塑料托盘的生产设备，我们推荐一款以液压油为工作介质的机器设备，称之为模压塑料托盘液压机，常用有800吨、1000吨、1250吨、1500吨等，机身结构有四柱式、框架式两种。文中介绍的是山东威力重工设计研发的一款1000吨框架式塑料托盘模压液压机。可以压制长为1200mm、宽为1000mm（一米见方）的塑料托盘，平均一分钟左右可以压制一块塑料托盘成品。这款1000吨框架式压力机还可用于薄板拉伸、弯曲、成型、冲载落料、翻边作业、汽车覆盖件等。

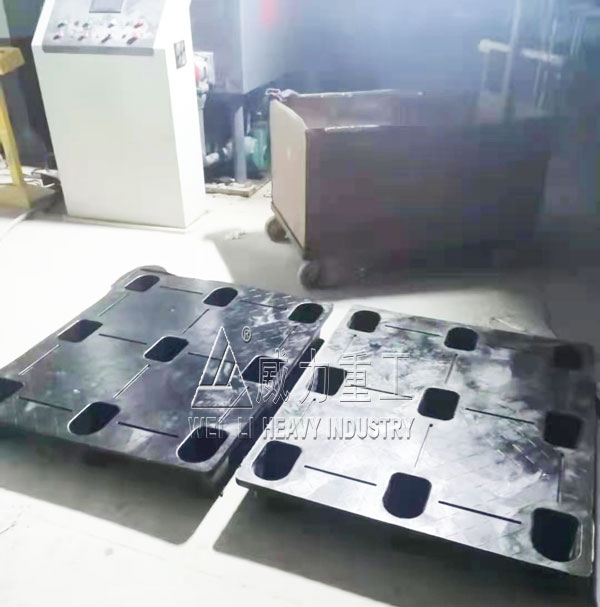

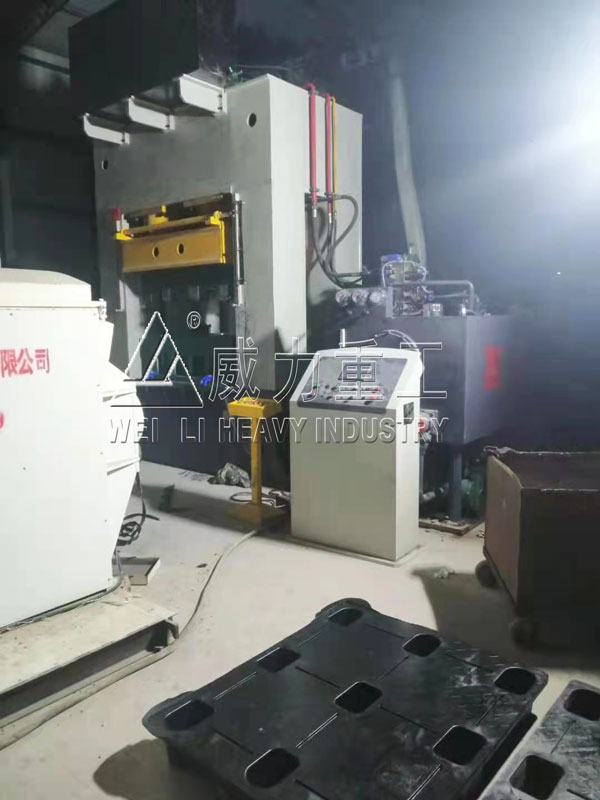

模压塑料托盘
塑料托盘生产工艺流程：
1：用挤出机处理废旧塑料和其他配方原料成面团状；
2：把面团状的材料放液压机模具里面；
3：启动1000吨框架式液压机压制成型；
4：对压出的成品进行削边、修补外形；
1000吨塑料托盘模压液压机-1000T框架式压力机压制过程：启动液压机电源开关——启动操作按钮快速下行——慢速下压——保压——快速回程——取出产品。

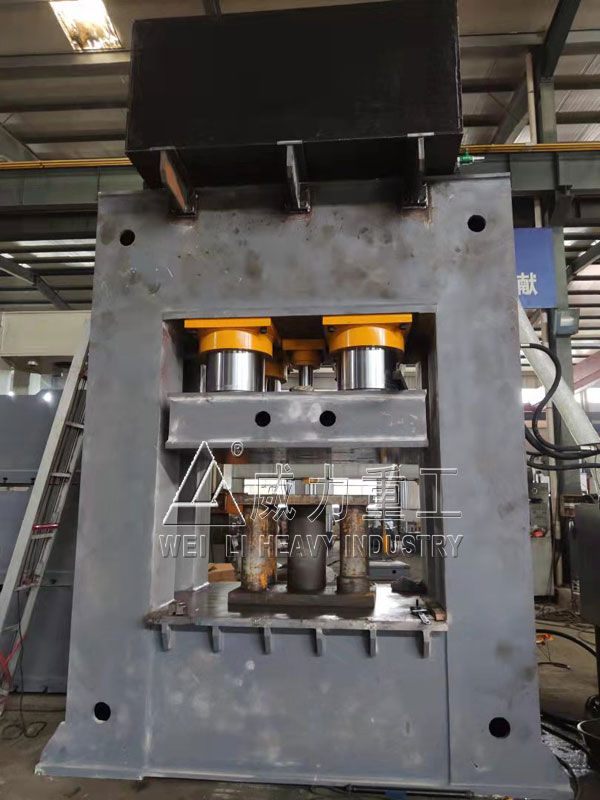

1000吨框架式压力机
1000吨塑料托盘模压液压机性能特点：
1、计算机优化结构设计，四角八面导轨框式结构，刚性好，精度高，抗偏载能力强等优点。
2、油压控制采用插装阀集成系统，动作安全、可靠，使用寿命长，油压冲击小，连接管路与发兰式连接减少了泄漏点。

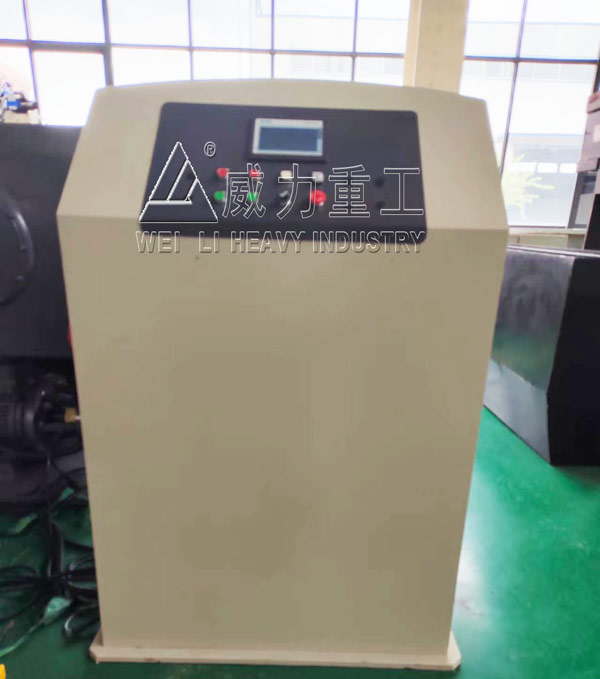

3、独立的电气控制系统，工作可靠，动作直观，维修方面。
4、1000吨塑料托盘模压液压机-1000T框架式压力机采用按钮集中控制，具有调整、手动和半自动三种操作方式。
5、通过操作面板选择，可实现定程、定压二种成型工艺，并具有保压延时等。
6、滑块的工作压力，空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。
1000吨塑料托盘模压液压机
1000吨塑料托盘模压液压机的技术参数：
项目 YW32-1000T单缸
公称力 KN 10000
液体最大压力 Mpa 25
滑块行程 mm 900
开口高度 mm 1500
滑块
速度 下行速度 mm/s 80
压制速度 mm/s 10
回程速度 mm/s 60
工作台面
有效尺寸 左右 mm 1700
前后 mm 1500
顶出缸 公称压力 KN 1000
行程 mm 400
普通电机功率 KW 60

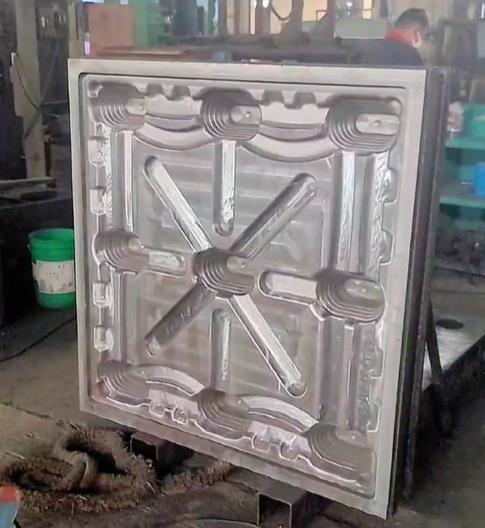

塑料托盘模压模具
1000吨塑料托盘模压液压机的组成结构：
1、机身
1000吨塑料托盘模压液压机-1000T框架式压力机机身为整体框架式结构，左右立柱中间留有侧窗口，采用Q235优质钢板焊接结构,二氧化碳气体保护焊；焊后需经过退火处理充分消除焊接变形和应力，确保焊接件经久而不变形，精度保持性好，本机试压达到31.5Mpa，压机机身不变形，但不可作为长期使用。
2、滑块
为钢板焊接箱形结构,滑块底面板为整块钢板，保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板，滑块的导轨在导向板上作垂直运动，运动导向精度靠滑块导轨上斜铁来调整，以保证与移动工作台的平行度，调整方便,调整精度高，调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上，耐磨性能良好，使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。
3、主吨位
1000吨塑料托盘模压液压机-1000T框架式压力机主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构)，活塞杆采用45#优质碳素钢锻件，其表面经中频淬火处理，硬度在HRC48～55之间,表面镀铬处理（0.10mm），使用寿命长。油缸采用45＃优质碳素锻钢锻造，其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件，确保密封性能可靠。
4、工作台、滑块Ｔ型槽的位置、尺寸
1000吨塑料托盘模压液压机-1000T框架式压力机工作台、滑块Ｔ型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm，倾斜到压力机后面落料。
5、机器的外观
机器的外观颜色为草绿色（由订购方提供指定厂家购买）。滑块为橘红色，高压油管为红色（软管除外），回油管为黄色，油箱上平面为黄色。
1000吨塑料托盘模压液压机的安装步骤：
一、1000吨塑料托盘模压液压机-1000T框架式压力机摆放稳定，浇筑地脚
二、前后充液箱安装：六个充液箱支架上面和机身上面都有相应的标号，对应好数字安装。装好O型圈，固定充液阀的进出油口，带回油竹节管子的箱体安装在机器的后侧。
三、管路安装：硬管（钢管）装好O型圈，固定顶部的分油器，用管卡固定管路，上面有四根油管分别是：充液阀管、快速缸塞腔（两个小缸）、主缸塞腔一根管、快速缸杆腔一根
四、胶管连接
安照泵站阀的和充液阀的标志跟油缸的管路一致
1、快速缸塞腔2、快速缸杆腔3、主缸塞腔4、顶出缸塞腔5、顶出缸杆腔
五、泵站加油
六、通电：通电后看一个阀的信号对照一下阀的顺序图，看一下电机反正转。
七、1000吨塑料托盘模压液压机-1000T框架式压力机主缸行程开关有上限、中限、下限。上限到中限是快下，中限到下限是慢下（按照工作需要调节油缸行程＜600mm）
八、顶出缸安装：启动1000吨塑料托盘模压液压机-1000T框架式压力机，油缸回程滑块上升后，顶出缸从工作台上面孔往下装，然后紧固螺母，连接下顶缸油管和行程开关。
1000吨塑料托盘模压液压机配PLC+伺服系统
