315吨四柱金属拉伸机有几种结构形式？

文章出处：www.sd-yyj.com 人气：137发表时间：2019-11-11 13:36

四柱液压拉伸机分为单动薄板拉伸机、双动薄板拉伸机两种，单动拉伸机只有一个液压系统，双动液压拉伸机有两个液压系统，滑块方面，大滑块中间还有个小滑块，和大滑块一个平面，可以单独伸出，而单动液压机只有一个滑块。双动液压系统复杂维修有点难。单动液压机系统就简单多了。其动作原理主要是靠液能推动油缸活塞来达到活塞杆的往复运动，由活塞杆带动机器实现所需要加工产品。威力重工可设计多种规格型号的拉伸机，这里以315吨四柱金属拉伸机为例，简单介绍下，这种金属拉伸机有几种结构形式：

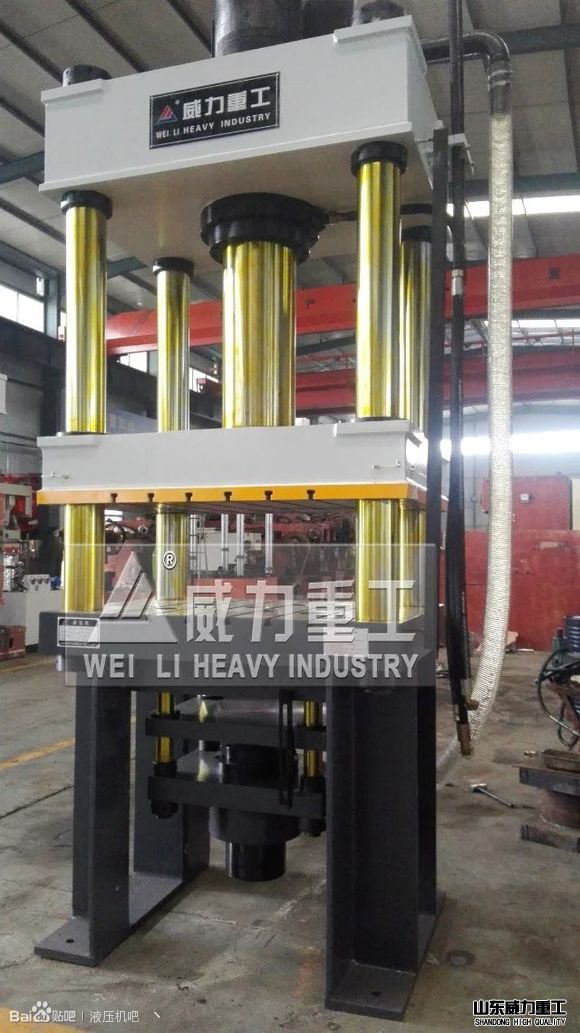

带顶出缸的315吨四柱金属拉伸机

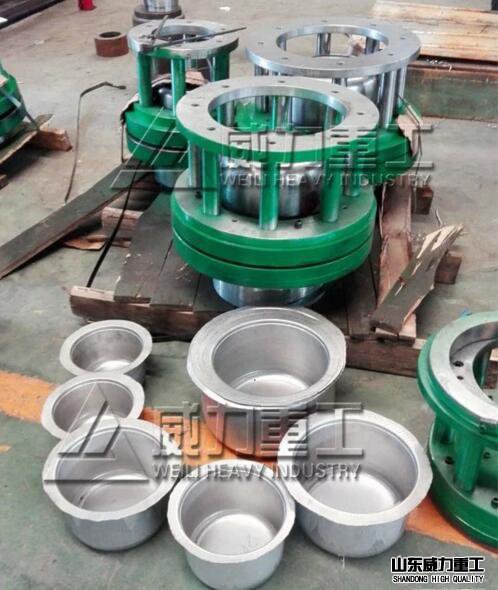

315吨液压机拉伸成型产品

1、315吨带顶出缸的金属拉伸机组成特点：315吨四柱金属拉伸机其实就是将金属模工艺把板型金属材料变形为圆柱体或者盒子形状的零件。带顶出缸的315吨金属拉伸机。。带顶出缸拉伸机主要作用就是在拉伸不锈钢产品完成后，容易将产品工件从模具中取出。其工作流程：

（1）顶出缸的工作过程第一步就是工件顶出，具体的实现为当主缸回程停止运动后，按下顶出按钮，相应的3个电磁铁得电，其中2个插装阀开启，2个液压油经阀插装阀进入顶出缸下腔，上腔油液经阀流回油箱，工件顶出。

（2）第二个步骤就是顶出缸退回，先按下退回按钮，电磁铁失电，另外几个电磁铁得电，插装阀开启，液压油经阀进入顶出缸上腔，下腔油液经阀流回油箱，顶出缸回程。当这些步骤完成之后就开始进行下一步的工作，然后形成一个循环系统来维持四柱液压机的持续运动。

适用性：适合小面积小工件的拉伸

2、315吨带上置液压垫的金属拉伸机特点：

大中型压力机上采用的一种压料装置。它在拉伸加工时压住坯料的边缘防止起皱。上置液压垫表面用螺钉固定有多个承压垫板，多个承压垫板相互之间紧密贴紧连成一体。能够相互借力，彼此分担承载水平剪力，能够延长承压垫板的使用周期，节约成本，保持设备运行的稳定性和安全性，提高生产效率和产品质量，结构简单、便于实施。当液压垫进行拉伸时，并不是所有的顶针都参与工作。通常，根据模具的尺寸，使用一个或多个顶针。目前市场发展正向着数控液压拉伸垫方向发展。

使用性：能够完成大工件的加工成型。

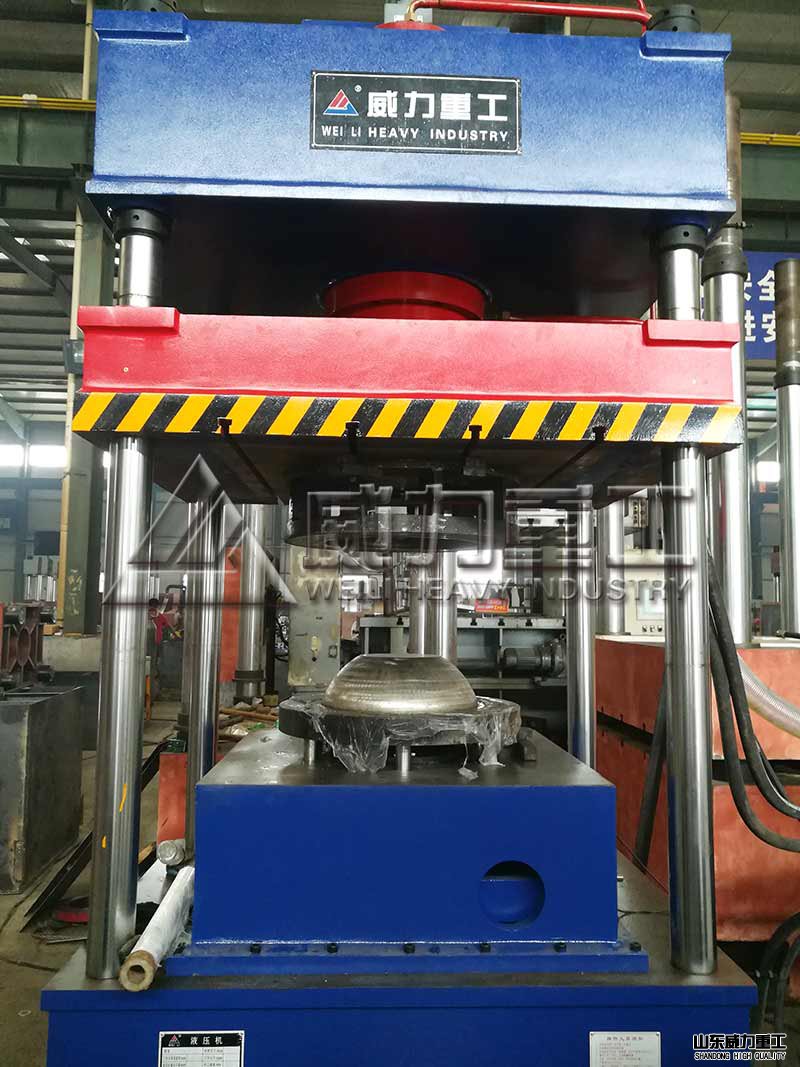

上置液压垫式315吨四柱金属拉伸机

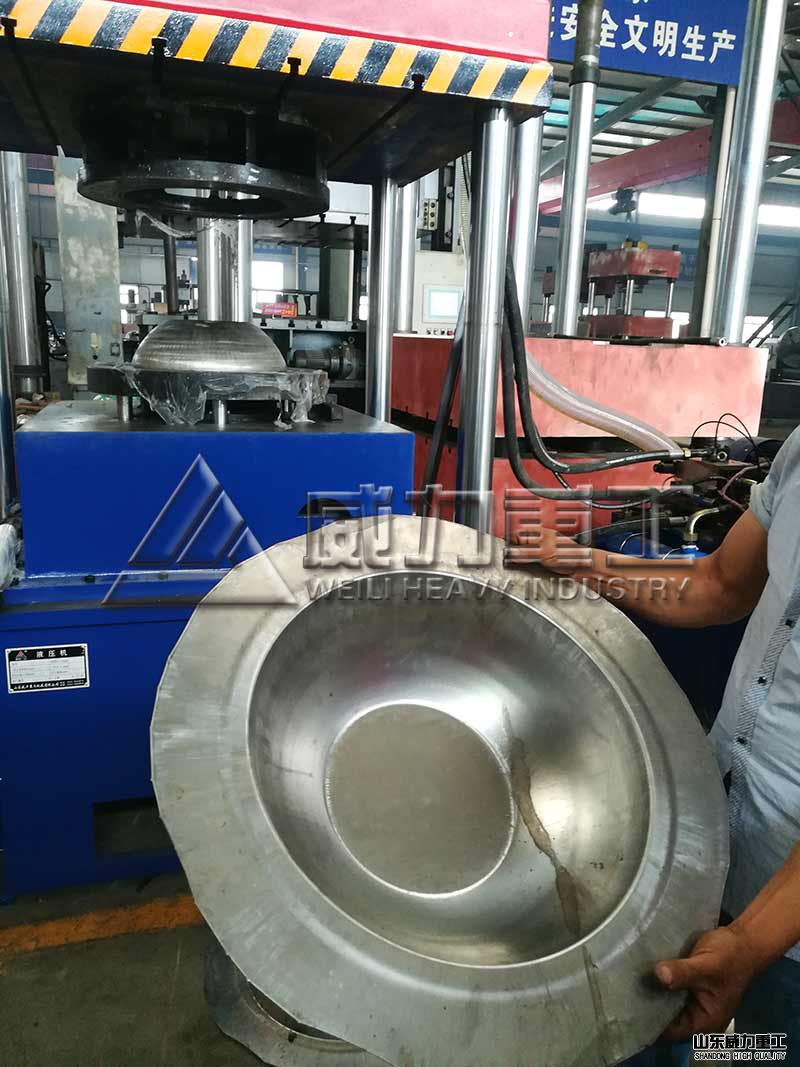

拉伸成型的工件产品

不同材料拉伸特性不同。拉伸率的限制，即毛坯直径与冲压直径之比例。不锈钢材料控制在2.1到2.2和碳钢控制在2.15到2.5。不锈钢材料在深拉后可以第二次深拉，但是与碳钢材料不同，不锈钢材料通常不能进行与第一次同等程度的拉伸，除非经过热处理。不锈钢材料要求设备的力量是碳钢材料设备的1到2倍。一般来说深拉采用双动液压设备最好。

选用哪种结构的机型进行金属拉伸，就要看工艺需求，与工件大小，所需压机吨位来定。山东威力重工可按客户需求量身打造，带顶出缸、液压垫、单动、双动、框架式液压垫拉伸机都可定做。欢迎来场咨询采购：18306370898（可加微信）
