2400吨大型球阀热压液压机及多向模锻成型工艺
文章出处:www.sd-yyj.com
人气:155发表时间:2022-03-12 15:26
大型球阀阀体的生产制造方法有很多种,比如:铸造法、锻造法、旋压法等。在锻造法中,根据其特点可选用自由锻、模锻等,大型球阀锻造常用2000吨、2400吨、2800吨、3000吨、4000吨、5000吨等大型压力机设备。山东威力重工均可为客户提供定做。2400吨大型球阀热压液压机采用三梁四柱式结构设计,根据需要也可设计为组合式结构。

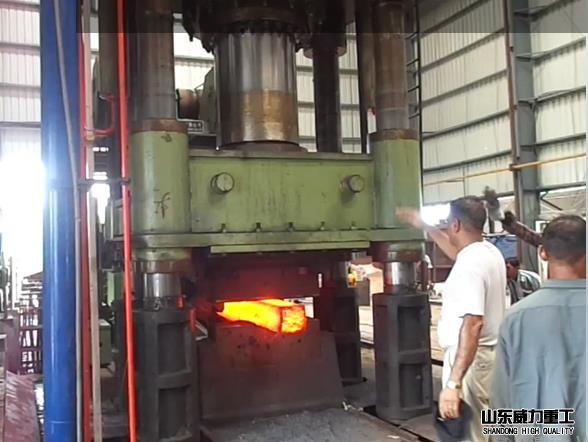

2400吨大型球阀热压液压机
山东威力重工综合不同制造方法的优缺点,通过有限元数值模拟,设计制造了一种基于多向模锻成形技术的闭式挤压工艺,在2400吨大型球阀热压液压机一个行程内,加热一次毛坯便可成形球体外形及主要内孔,不仅显著提高了材料的利用率,减少了机械加工工时,缩短生产周期,更因闭式挤压的变形特点提高了球体的机械性能。
大型球阀阀体多向模锻成型工艺特点:
1、根据零件的结构形式结合闭式挤压成形工艺特点。锻件采用水平分模方式,该结构形式有利于坯料定位及金属流动,且方便生产操作。锻件机械加工余量、圆角半径、冲孔连皮等按照规范设计。设计锻件质量5.65kg,材料利用率约为70%。锻件A 处结构为压余设计,以保证金属充满模膛及减少凸模成形力。
2、结合多向模锻工艺特点,运用SolidWorks 三维造型软件,设计模具结构如图3所示,该结构由上、下凹模、水平凸模、下顶出杆组成。
3、大型球阀多向模锻过程:2400吨大型球阀热压液压机施加压力,使上凹模下压过程中对坯料进行镦粗,镦粗量为10mm,合模结束时,毛坯中部金属如自由锻镦粗一样形成鼓形。水平凸模在对向挤压过程中,接触毛坯后,先对毛坯进行镦粗,使金属向着凹模型腔前后方向流动,直至前后方向接触凹模型腔,水平凸模开始对金属反挤压,使金属向型腔左右两端流动,直至充满型腔。2400吨大型球阀热压液压机挤压过程中应保证水平凸模运行的同步性,具体水平凸模控制方式采取位移控制,上凹模采取压力控制,压力40MPa。该大型球阀阀体具体成形过程为:上凹模合模(位移250mm)水平凸模对向穿孔至终点位置(位移150mm)水平凸模卸荷上凹模回程水平凸模回程下顶出上行顶出锻件。

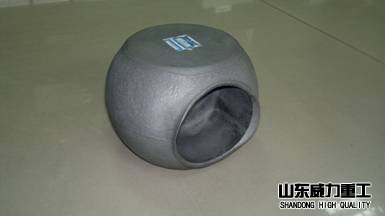

球阀阀体锻件
2400吨大型球阀热压液压机采用三梁四柱式多缸设计,结构稳定可靠,使用寿命长,工作吨位高。一台设备可根据工艺要求设置多工位,一火成形锻造,生产效率高,生产成本低;成形具有定尺寸压制和定成形力压制两种工作方式,可任意选择;可配置伺服节能系统、快速换模系统、模具自动喷淋及润滑系统、自动送料系统等辅助系统。
山东威力重工在大型模锻液压机的设计制造上经验丰富,可定做多向锻造液压机、热模锻液压机等,采购了解2400吨大型球阀热压液压机更多信息,咨询公司张经理:18306370898(可加微信)

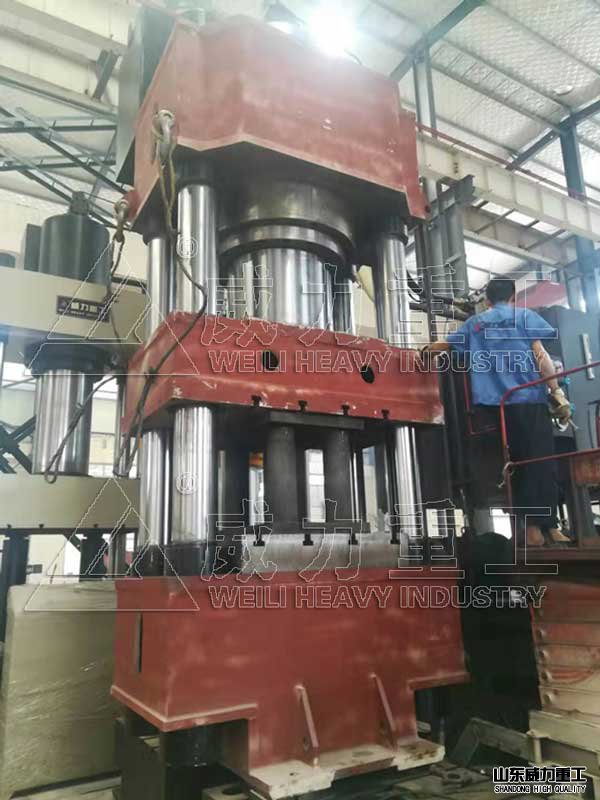

球阀阀体多向模锻液压机
