4000吨汽车纵梁专用液压机压制成型步骤方法?
文章出处:www.sd-yyj.com
人气:112发表时间:2022-02-24 15:55
纵梁是组成汽车车架的关键零部件之一,通常多采用低合金钢板冲压而成,有的直接用槽钢冲压成型。一般加工工序分两类,即先加工孔后成型或先成型后加工孔。根据汽车纵梁的规格尺寸、材料等不同,选用不同吨位的液压机。常用2000吨、3500吨、4000吨、5000等。文中介绍的这台4000吨汽车纵梁专用液压机是公司自主研发设计,为客户专门量身定做,属于多缸多柱式结构设计,压形冲孔效率高,对于大批量的产品适用,但对于小批量、多批次的产品。

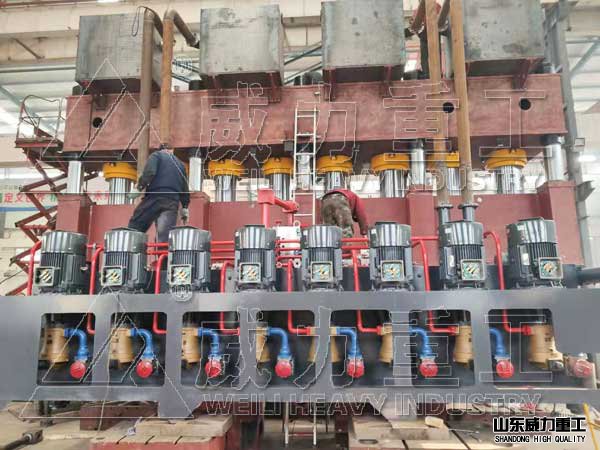

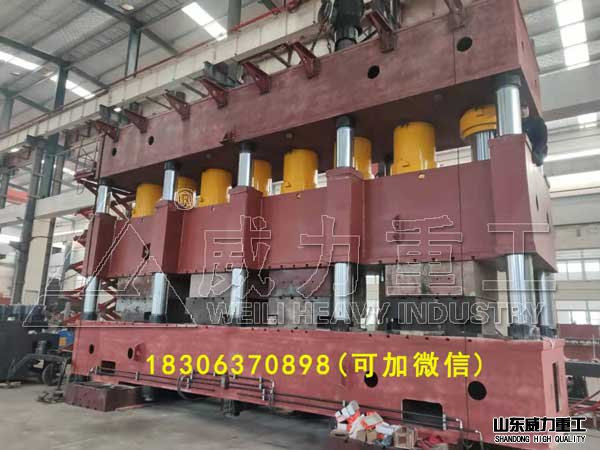

4000吨汽车纵梁专用液压机
4000吨汽车纵梁专用液压机的设计特点:
1、4000吨汽车纵梁专用液压机结构采用八缸多柱式设计结构,外形简单,整机稳定性好。
2、上梁是重要的组成部分,固定油缸、油箱、冲液阀等;中间滑梁与油缸紧密相连,由内六角螺纹连接,使活塞杆可以顺畅的上下移动。
3、工作台面经过时效震动处理,消除内应力减少变形量。工作台面的水平度要求也很高,平行度误差低。中间滑梁下台面与工作台面上面均带有T型槽,用来固定模具,完成整个的拉伸过程。
4、立柱贯穿三大梁,所以精度和质量要求很高,生产流程由磨床磨光后经过镀硬铬(电镀)处理,处理后的效果好。
5、4000吨汽车纵梁专用液压机油缸是很重要的组成部分,也是考验公司实力地方。我公司生产油缸材质45#圆铜锻打,后经过镀硬铬,精度高,硬度高,刚性高。
4000吨液压机压制汽车纵梁成型工艺步骤:
a、采用落料模对板料进行初步加工;
b、对板料的型面进行初次成形;
c、对板料进行整形翻边;
d、对板料进行冲孔、修边完成冲压;步骤a中落料模按照左、右梁的平面轮廓板型加工板料,事先切除余料得到间隔排列的左、右板料,步骤b中采用左、右梁一体式的成形双槽模,左、右板料分别嵌入成形双槽模的左右槽中,成形双槽模合模对左、右板料的型面初次成形得到左、右成形板料。
4000吨液压机压制汽车纵梁成型是先按照左、右梁的平面轮廓板型加工板料,切除余料通过落料模得出间隔排列的左、右板料,随后成形双槽模仅由上、下模构成进行初步成形板料,不采用压边圈进行压料,在成形工艺中避免采用拉延工艺压制法兰边,避免出现制件侧壁面反弹(凸出)或反弧(内凹)的不良情况,从而对型面初次成形,得出的制件前纵梁型面平度精度与车身匹配精度较高,并且左、右板料共模减少了模具使用量,简化操作步骤,增加工作效率。
目前汽车纵梁成形和制孔的主要方法有:
1、等截面汽车纵梁的加工工艺及设备
(1)先制孔后成型的工艺:板料→数控平板冲孔→压力机成型;所用的主要设备:数控平板冲孔机、大吨位压力机
(2)先成型后制孔的工艺:板料→压力机成型→数控三面冲冲孔;所用的主要设备:数控三面冲孔机、大吨位压力机。
(3)同时成形制孔的工艺:板料→大压机一次冲孔并成形;所用的主要设备:大吨位压力机。
2、变截面汽车纵梁(MAN产品)的加工工艺及设备
(1)大批量定型产品的生产工艺:板料→大型压力机一次冲孔成型;所用的主要设备:大型压力机。
(2)小批量、多批次纵梁加工工艺:
方法1:板料→数控平板冲冲孔→大型压力机成型;所用的主要设备:数控平板冲、大型压力机。
方法2:大压机成型→数控三面冲冲孔;所用的主要设备:大压机 数控三面冲。
公司设计生产的这台4000吨汽车纵梁专用液压机生产效率高,但设备投资非常大。也有用液压机进行落料冲孔和压弯成形的,这种液压机滑块行程速度是可变的,滑块与床头箱由四个缓冲缸相连,使设备到下死点时,缓冲缸起作用,减少了振动和噪声,并对主缸起到保护作用。横梁的落料冲孔多在4000吨液压机上进行。
公司设计生产的这台4000吨汽车纵梁专用液压机生产效率高,但设备投资非常大。也有用液压机进行落料冲孔和压弯成形的,这种液压机滑块行程速度是可变的,滑块与床头箱由四个缓冲缸相连,使设备到下死点时,缓冲缸起作用,减少了振动和噪声,并对主缸起到保护作用。横梁的落料冲孔多在4000吨液压机上进行。

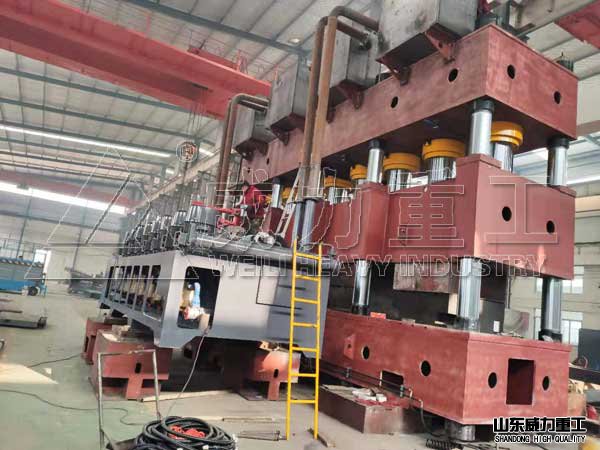

大型汽车纵梁成型液压机
不管是选用那种方案生产汽车纵梁,都是需要大吨位的压力机来实现,我们山东威力重工就是一家技术和实力都强的企业。设计生产有3000吨、4000吨汽车纵梁专用液压机,除此以外,公司还可定做5000吨、6000等大型汽车纵梁液压机设备,公司设计制造经验丰富,机器设备刚性好,质量重好,售后服务完善,性价比高,是客户采购大型汽车纵梁专用液压机的理想厂家。采购定做4000吨汽车纵梁专用液压机设备,了解咨询:18306370898(可加微信)
