2500吨液压机也称2500吨油压机、2500吨压力机，设备机身结构多样，常见有2500吨四柱液压机(三梁、四梁)、2500吨框架式液压机、2500吨卧式液压机等。整机经过计算机的有限元优化设计，注重压机整体性能与实用、耐用、高刚度和高可靠性等。广泛用于粉末成型，金属板材拉伸成型，热锻成型，复合材料SMC玻璃钢模压成型，冲压成型等工艺。
2500吨三梁四柱液压机
文中介绍的一款是山东威力重工为客户设计制造的一款2500吨三梁四柱液压机，三缸结构设计，压力分配均匀，主要用于玻璃制品(化粪池)模压成型。2500吨三梁四柱液压机(玻璃钢制品)配置PLC编程控制系统和伺服控制系统；主机结构经过计算机有限元分析，机体强度高，抗偏载能力强；在系统额定压强25MPa时压力达到25000KN，且保压稳定，不掉压；并根据实际工作环境需要选装油温冷却装置和光栅保护装置。
2500吨液压机的结构：
1、2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)三个横梁采用优质钢板焊接，小吨位液压机使用铸件机身，再经回火处理或者振动时效处理消除内应力，确保了结构强度；
2、四很立柱选用优质圆钢经车床抛光后，再进行深加工淬火、镀铬处理，增加表面硬度，最后再经外圆磨床精磨，提高表面的光洁度；
3、液压系统为插装阀集成液压站，三大工艺、四重过滤、二次清仓等处理，确保了液压油质清洁，避免了卡阀现象；
4、2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)的灵敏度高，可靠性强，寿命长，电气系统选用知名电器元件；
5、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。工作压力、行程可在规定范围内调节；
6、电器控制采用PLC可编程控制器，具有手动、全自动两种操作方式；
7、支持选配多点顶出液压垫装置、移动工作台、安全锁止装置、PLC控制系统、伺服驱动系统、光栅保护装置、油温冷却装置等；
8、支持定制不同吨位、不同行程和工作台的液压机产品。

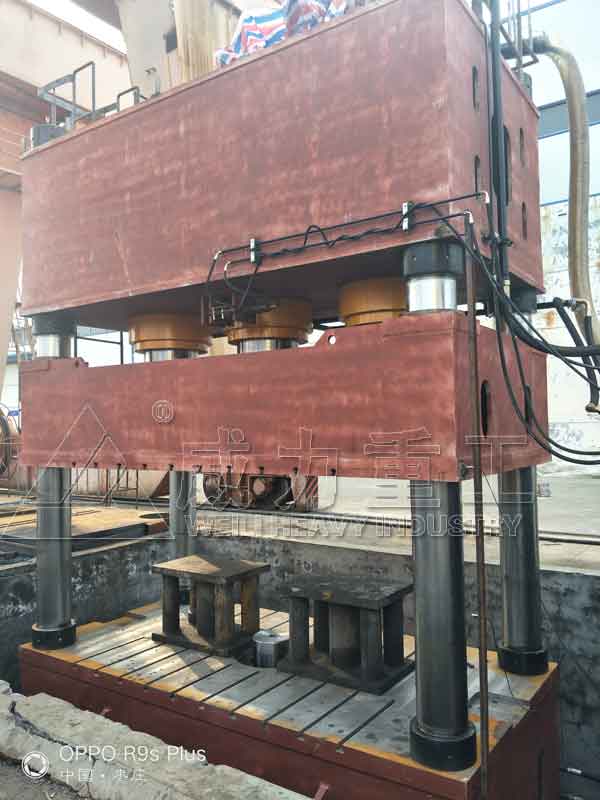

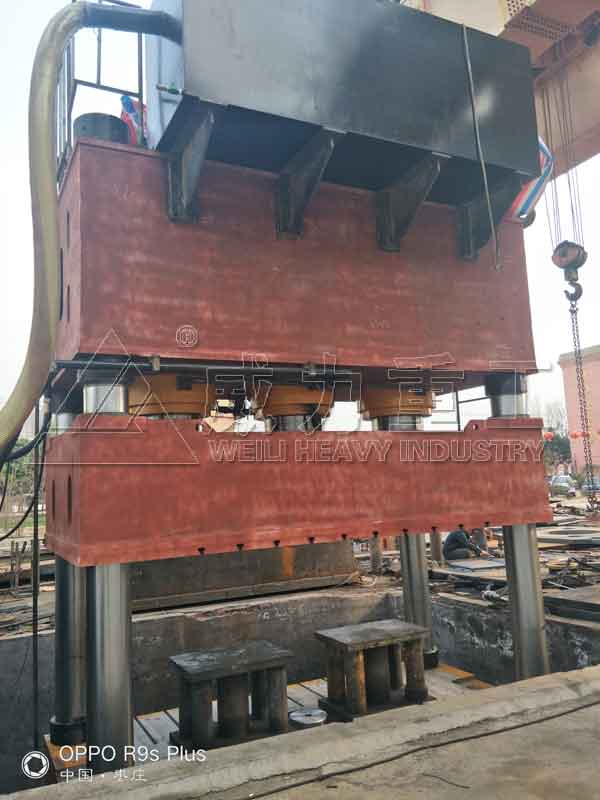

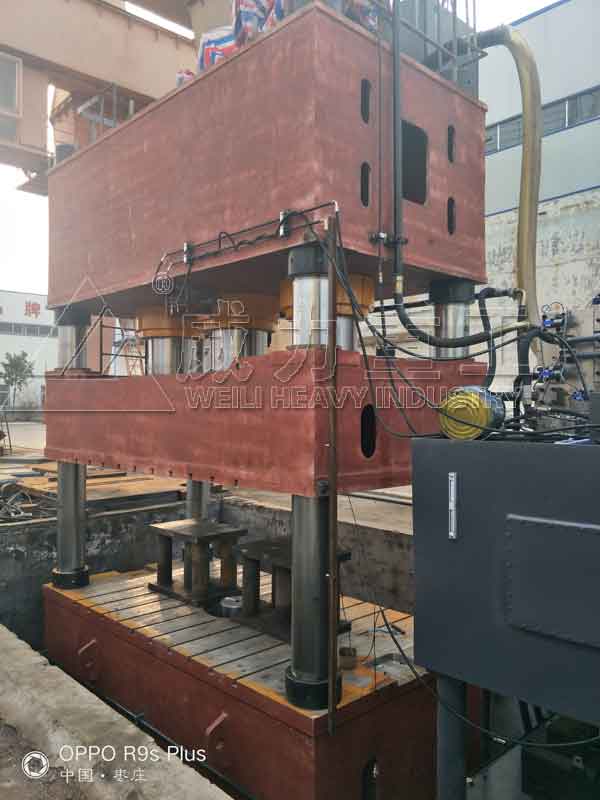

2500吨玻璃钢制品液压机
2500吨液压机的压制动作：
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)压制工作：滑块快下、减速下行、慢速压制成型（设置排气次数）、保压、泄压、滑块微回、快回至上限、顶出缸快顶、顶出缸退回、手工取料并加料。2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)动作构成有高低压组合泵，在快速下滑时则自重下行冲油补油实现，因而可大大降低快速阶段所需功率。在快速预压制时，高低压泵均参与工作，在压力达到一定值或压制到某一设定位置后，低压泵泄压，而只有高压泵工作。这样形成低速压制，便于材料充分流动及气体排出模腔。
2500吨液压机的机身结构：
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)主要由主机、液压控制系统、电气控制系统、润滑系统和安全防护系统等组成。
1、机身
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)的机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的刚性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁及下横梁为整体焊接件。动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。滑块为焊接件，焊后经回火处理，充分消除残余应力，滑块经五面体加工中心及数控落地镗铣床进行加工，使得加工光洁度、形状与位置公差、尺寸精度极高，精度和精度保持性好。

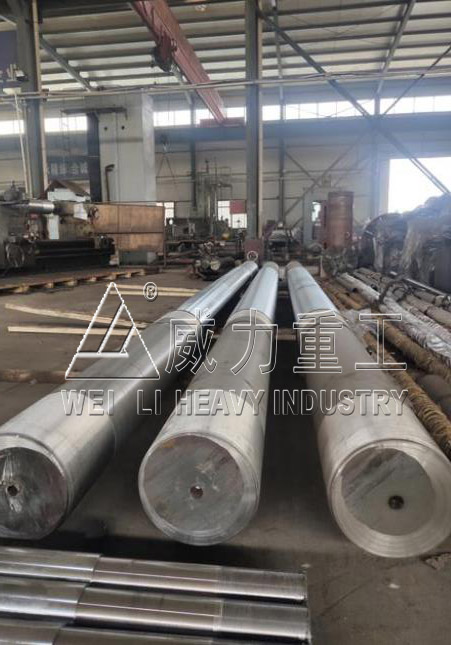

2500吨液压机组成立柱
2、行程限位装置
行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能做压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。
3、油缸
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。

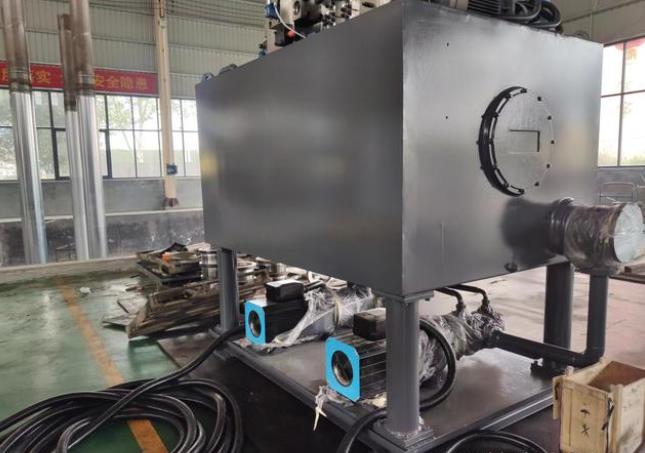

4、液压系统：
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)的液压传动装置液压站配置在机器的右侧地面上，其作用主要是控制滑块的运动。液压控制系统全部采用先进的伺服系统和整体式二通插装阀集成块。其响应速度快，通油能力大，流阻小，工作可靠，便于维护。动力装置采用大流量高压压力齿轮泵，油缸下腔设有安全回路，能可靠防止下腔超压及滑块意外下行保护。
液压系统回路设计有高精度油液过滤器，能确保系统的油液清洁度，从而保证系统的正常可靠运行。
5、电气系统：
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)的电气控制采用欧姆龙公司的PLC可编程序控制器为主控单元,压机设有移动式双手按钮站。独立的电气控制系统，工作可靠、动作直观、维修方便。主要电器元件采用国内优质厂家元件。速度快慢转换点及定程控制点采用进口高质量的接近开关。滑块行程极限位置设有机械行程限位开关,以防止超程. 液压机设有移动式双手按钮站。

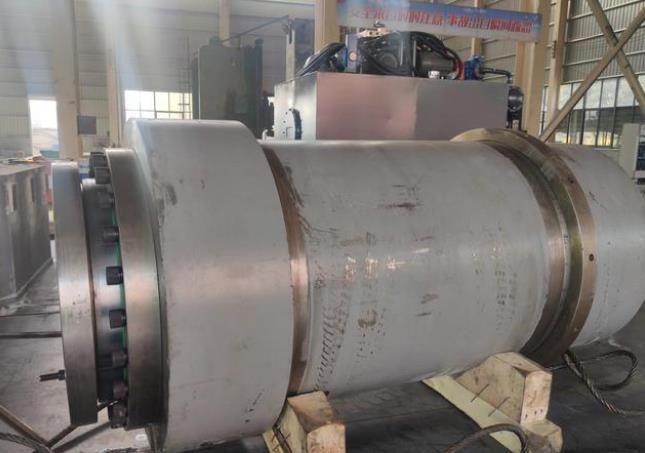

2500吨液压机组成油缸
6、液压机安全与联锁措施：
（1）移动按钮站上设有“急停”与“静止”按钮，发生异常时任意一个按钮按下均可使2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)动作紧急停止。
（2）无论在哪种工作方式，必须双手同时按下“双手向下”按钮才能开始工作。
（3）滑块极限行程位置设有机械行程限位保护开关。
（4）驱动滑块的主油缸下腔设有安全回路，可防止油缸下腔超压与滑块意外下行。
（5）2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)的油箱均设有液位、油温显示
2500吨液压机-2500吨三梁四柱液压机(玻璃钢制品)用于成型SMC、BMC、FRP、GRP、GMT等复合材料。机器的参数，如工作台尺寸、开口、行程、速度等。可根据客户要求定制。2500吨三梁四柱液压机(玻璃钢制品)机器广泛用于热固性和热塑性产品的成型过程，如汽车零部件(保险杠、底部护板、导流板天花板等。)、铁路车辆(高速列车内部装修)、建材/建筑(水泥挡板、埋管等。)和电子/电箱(电表箱等。
