桥梁波纹钢腹板液压机-2500吨三机联动液压机

文章出处：www.sd-yyj.com 人气：189发表时间：2022-11-14 10:58

桥梁波纹钢腹板液压机是以液压元件和液压缸为工作结构，通过控制系统带滑块做往返动作，实现工作目标。滑块每分钟行程次数及运动行程都可调整。该设备专门用于大型桥梁、涵洞、钢结构、机场、地铁站、体育馆中的波纹板腹板冷冲压成型，是生产制造钢结构中加强腹板的常用机器设备。

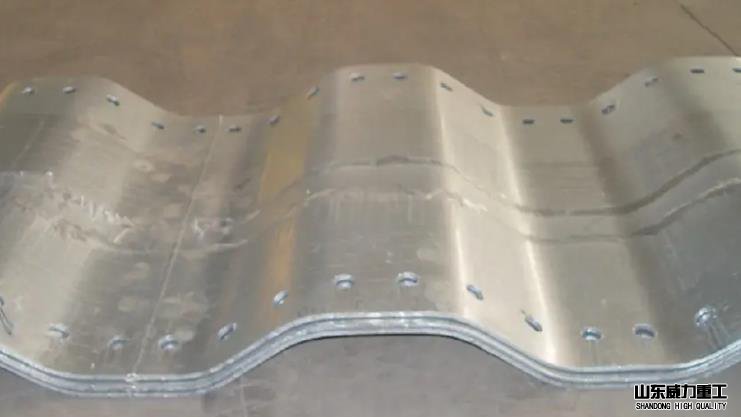

桥梁波纹板

桥梁波纹钢腹板液压机机型设计多采用多机联动功能结构，及是由三台同结构的液压机组合而成，可同步控制，也可每台机器单独工作，灵活性强，操作简单方便。常用2500吨、3000吨、3600吨、4000吨等。山东威力重工都可根据客户需求来设计定做。文中这款是山东威力重工设计的一款2500吨桥梁波纹钢腹板液压机，目前，这款2500吨三机联动液压机设备已经正式投入生产，由公司安排人员上门安装调试，反馈回客户很多客户使用现场的一些图片，可以一次分享一下。

针对桥梁腹板压制工件较长，导致的2500吨三机联动液压机纵向偏载力大的特点，配备有液压平衡系统，桥梁波纹钢腹板液压机通过闭环控制系统，完成整机的抗偏载工作，提高整体刚性以及稳定性。液压垫采用多套各自独立的控制系统，互不干扰，液压机可根据加工工件的长度不同，任意选择不同的液压垫参与工作。桥梁波纹钢腹板液压机-2500吨三机联动液压机配有辅机上下料装置，大大的减轻了工人的劳动强度，并提高了生产效率。

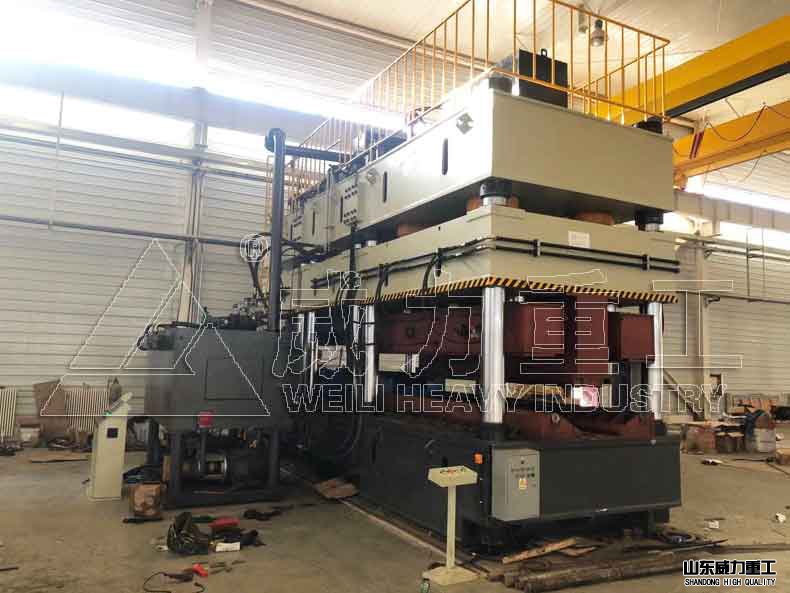

2500吨三机联动液压机

2500吨桥梁波纹钢腹板液压机的操作模式：

1、手动模式: 把手动/自动选择开关扳到手动位置；按点动下压按钮开关油缸下行；放手后停止下行；如果需要油缸寸动下行；按一下点动下压按钮；油缸会寸动下行。同理；按点动上升；油缸上升和寸动上升。手动功能为用户组装夹具以及模具的校正和调整使用。

2、自动模式: 把手动/自动选择开关扳至自动位置，然后启动机台前方双按钮(或踩一下脚踏开关)，桥梁波纹钢腹板液压机-2500吨三机联动液压机油缸下行，油缸下行是受下压计时器控制，当下压计时时间调的越长下压行程就越长，当下压计时器所调至的时间到，油缸即上升；油缸上升是手上升计时器控制，上升计时器时间调的越长上升行程就越高（受油缸最长限度），当上升计时时间到，油缸停止上升。一个动作流程结束（下压计时时间的长短以及上升计时时间的长短根据用户加工产品的需要可自行调整）。油缸在下行时。如遇紧急情况，可按一下急升按钮开关，油缸立即回升，起到保护作用。

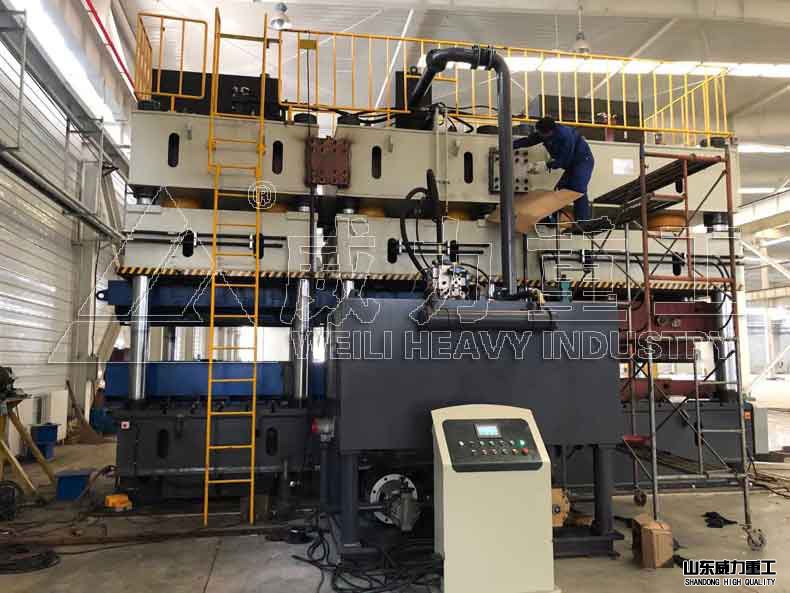

桥梁波纹钢腹板液压机

2500吨桥梁波纹钢腹板液压机液压系统的的工作原理：

桥梁波纹钢腹板液压机-2500吨三机联动液压机主油缸快下、主油缸慢下、主油缸保压、主油缸卸压和主油缸回程等控制步骤；主油缸快下时，插装阀Ⅲ、插装阀Ⅶ和插装阀Ⅵ开启，插装阀Ⅳ关闭，主油缸上腔进油，下腔回油；主油缸慢下时，插装阀Ⅶ和插装阀Ⅴ开启，插装阀Ⅵ关闭，主油缸上腔进油，下腔回油，压制工件；主油缸保时，插装阀Ⅶ和插装阀Ⅷ关闭，主油缸的上下腔油路断开，主油缸锁死；主油缸回程时，插装阀Ⅲ关闭，插装阀Ⅳ和插装阀Ⅶ开启，主油缸下腔进油，上腔回油。这种2500吨桥梁波纹钢腹板液压机冷压桥梁波纹钢腹板稳定可靠，能够更好的控制快下、慢下、保压、卸压和回程等动作的控制。

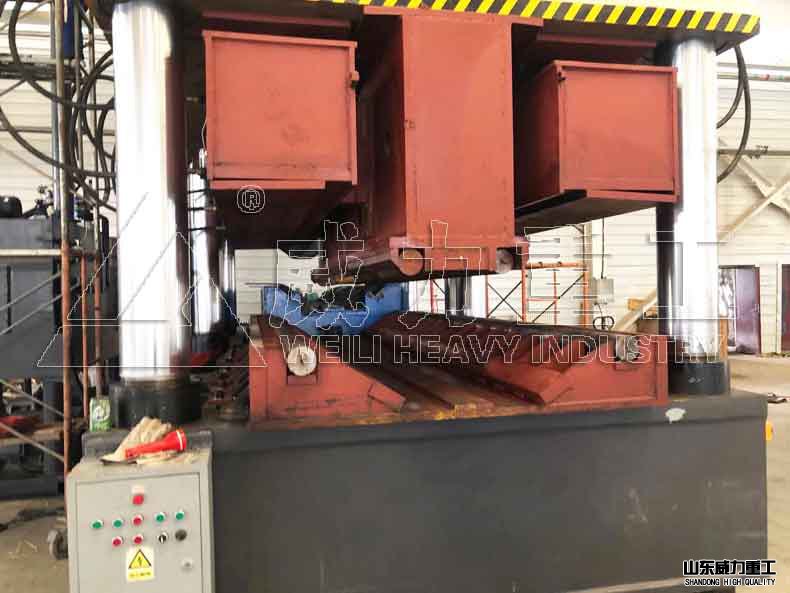

桥梁波纹板模具

桥梁波纹钢腹板液压机-2500吨三机联动液压机通过联动垫板将活动横梁（液压机滑块）刚性连接在一起，配合各自的供油阀或泵的控制，来保证滑块的同步运行，从而压制出相应的产品。具有压力大，工作台面加工范围大的特点。压制的桥梁腹板抗震性能好，结构受力合理、提高材料的利用率，还可以施工方便、提高施工速度，节能环保、造型美观。

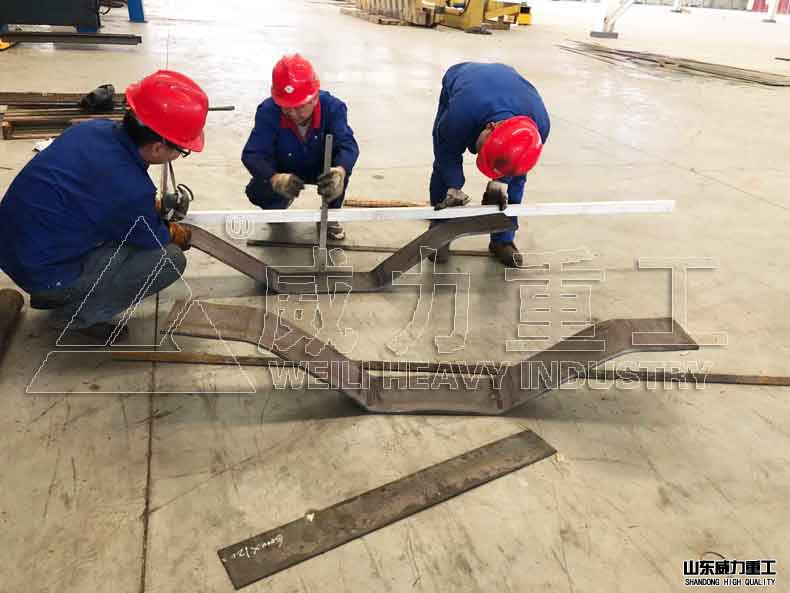

压制成型桥梁波形钢腹板
