钢铝瓶挤压用液压机(2000吨2500吨3000)框架式液压机
钢铝瓶挤压专用液压机(2000吨2500吨3000吨)框架式液压机厂家
铝瓶专用挤压液压机一般根据铝瓶、钢瓶的大小材质工艺特点等,常见使用吨位包括800吨、2000吨、2500吨、3000吨、4000吨框架式液压机。该设备主要用于大型铝瓶的反挤压成型工艺,最大可做到40L铝瓶,目前广泛应用于汽车、消防等行业。钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机采用整体框架式结构,刚性好。挤出的铝瓶尺寸精度高,表面质量好。采用蓄能器装置降低整机功率的同时,提高工作速度,提高生产效率,节能减排。山东威力重工可按需设计定做,采购定做欢迎咨询威力重工张经理:18306370898(可加微信)
2500吨框架式铝瓶挤压成型专用液压机
技术参数:(仅供参考)
序号 |
项 目 |
单 位 |
800 |
2000 |
3000 |
|
1 |
公称力 |
kN |
8000 |
20000 |
30000 |
|
2 |
回程力 |
kN |
720 |
1150 |
2200 |
|
3 |
顶出力 |
kN |
630 |
1000 |
1500 |
|
4 |
工作液压力 |
MPa |
25 |
25 |
25 |
|
5 |
滑块行程 |
mm |
1400 |
1800 |
2000 |
|
6 |
顶出行程 |
mm |
350 |
350 |
450 |
|
8 |
开口高度 |
mm |
2500 |
3200 |
4100 |
|
9 |
工作台有效面积 |
左 右 |
mm |
1000 |
1400 |
1600 |
前 后 |
mm |
1100 |
1600 |
1850 |
||
10 |
滑块速度 |
快 下 |
mm/s |
300 |
300 |
300 |
工作(100%公称力) |
mm/s |
50 |
50 |
50 |
||
回 程 |
mm/s |
300 |
300 |
230 |
液压控制系统:
1、液压系统在钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机身的右侧或左侧;
2、液压系统采用集中插装阀,动作灵敏,工作可靠,密封性能良好;
3、液压泵站由油箱、液压泵、电机、插装阀等组成。油箱采用钢板焊接,油箱封闭油箱,吸油区和回油区是分开的,有清理油箱口和放油口,方便清理油液。液压机的吸油口装有一个直通式吸油滤油器,以保证液压油的清洁度,确保油泵和阀的使用寿命;
4、液压系统密封可靠,无泄漏,主油路管道采用法兰连接和抗震管夹。
电气控制系统:
1、独立电柜,配有空气开关、继电器等电气控制系统;
2、压力机的各种报警信号、限位开关和按下动作实现程序的联锁;
3、钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机有集中控制面板,面板上设有必要的操作按钮和选择开关。
安全保护装置:
1、设置紧急停止按钮,按下紧急停止按钮,电源立即停止;
2、滑块上下限位设置有限位开关;
3、液压支承回路设置在活塞式油缸的下腔室中。

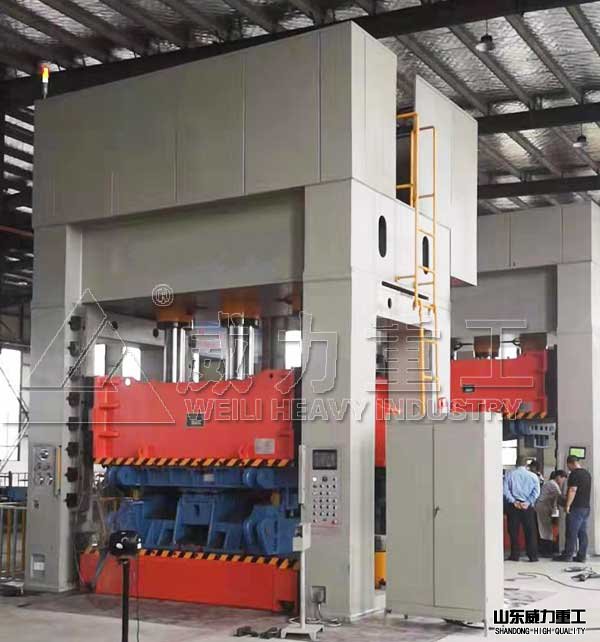

2000吨框架式液压机
1、钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机的运行方式有三种操作方式:调节、手动和半自动,操作方式由开关选择,按钮集中。
2、钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机的工作方式是:恒压抑制和固定范围抑制。
3、液压机本体为预应力组合框架结构,其主要部件为钢板焊接结构,机身由液压螺母预加载,滑动导轨采用斜楔式四角八面导轨。
4。滑块是一种用于上载的三缸加压结构,滑块和中间主缸焊接在一起。
5、液压系统采用双向插装阀集成系统。
6、液压传动形式:恒功率柱塞泵直接驱动,液压系统主油泵采用8 250YCY14-1B恒功率轴向柱塞泵,冷却滤油泵选用CB-B齿轮泵。
7、电气控制系统由知名品牌PLC程控器控制。
8、滑块的主油缸采用1670t柱塞缸和两个165t活塞式油缸、活塞式缸背,活塞式气缸密封采用V形密封圈密封,活塞式气缸密封采用YX形密封环密封。
9,将液压动力系统放置在地面上,将电气箱放置在地面上,操作箱放在机器的右前方。
10、钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机具有机械顶部安全螺栓、光电安全保护装置、安全维护平台、围栏板、顶板指示灯、双手操作按钮移动按钮站、带过载保护装置的液压系统和液压安全保障保险。电路。
11、液压系统配有油位指示、油冷却和过滤系统,油冷却选择水冷。
12、滑轨润滑采用稀油集中润滑、集油箱和自动润滑装置,配有故障报警装置。
13、液压系统的关键部件具有压力检测点。通过压力检测点,可以快速诊断出液压机的故障,并可以监测液压机的工作状态。
14、液压机主缸的压力控制由溢流阀和电接触压力表控制。压力显示采用压力表和电接点压力表。压力调节元件采用遥控调压阀。压力调节范围为标称压力的10%~100%,可设定滑块的保持时间。
15、钢铝瓶挤压专用液压机(2000吨2500吨3000)框架式液压机滑块行程控制采用行程开关控制。
本文由:2000吨液压机厂家 搜集整理
