3000吨桥梁波形钢腹板冲压液压机功能及技术要求
文章出处:www.sd-yyj.com
人气:168发表时间:2022-02-24 15:09
PC组合式桥梁波形钢腹板是采用整块钢板在冷压成型液压机和模具的作用下一次成型。不同钢板厚度,选用不同的液压机设备。3000吨桥梁波形钢腹板冲压液压机是山东威力重工自主研发设计产品,是公司专门为某桥波形钢腹板公司设计定做,该机器为三台液压机联动而成,三台机器可单独使用,可以同步进行使用。那么想要定做这样一台3000吨桥梁波形钢腹板冲压液压机设备,需要知道其功能以及各方面的技术要求。

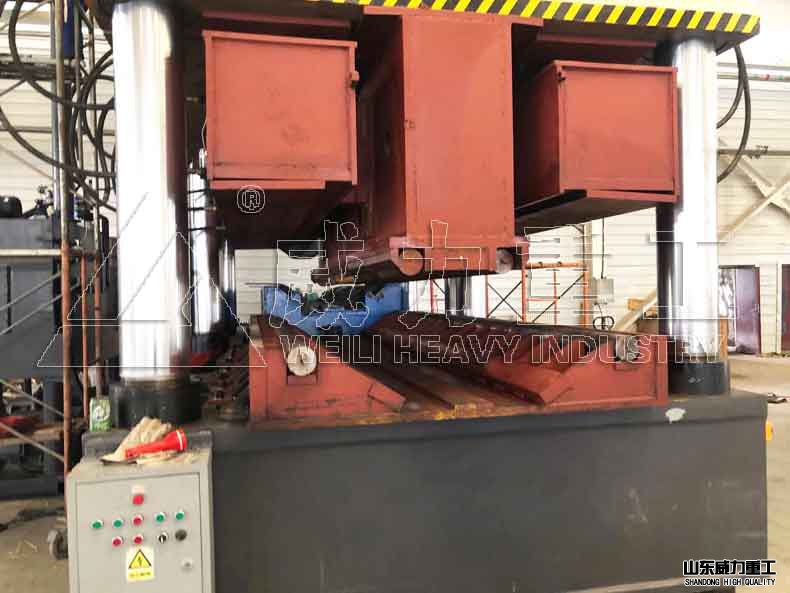

三机联动式3000吨桥梁波形钢腹板冲压液压机客户现场
功能及技术要求:
●1台桥梁波形钢腹板冲压液压机提供3000KN公称力。液压系统设计先进,结构紧凑,压力损失少。
●西门子S7-300系列PLC控制,触摸屏能存贮多种不同桥梁波形钢腹板成型工作程序,转换方便可靠,用户操作界面应直观实用,具有所见即所得显示方式,方便用户快速操作及维护保养设备。
●操作方式:微降、调整、半自动、连续循环四种方式。
●定压、定程压制二种形式。
●双手操作按钮
●具有滑块液压悬挂(任意位置悬停)装置。
●具有急停急返功能。
●3000吨桥梁波形钢腹板冲压液压机具有左移式变频调速移动工作台、上件下件输送轨道、斜面成品积放架、液压垫及推料手臂。
●1600KN液压机具有电动前移式工作台、液压垫。
●适用工艺范围:落料、压制、整形。
●工作环境:
工作电源380V 50HZ±5%
环境温度0℃~45℃
环境湿度45%~95%
3000吨桥梁波形钢腹板冲压成型液压机
山东威力重工设计生产的这款三机联动3000吨桥梁波形钢腹板冲压液压机采用液压动力模压钢板成型,全自动上下料,液压系统采用液压感应系统全自动计算机控制,可按照设计需求进精进行保压控制,保证钢腹板成型精度尺寸,附带自动上下料的防变形保护设备。该设备的液压机工作台面较大,滑块行程较长,以满足多种工艺的要求,主工作缸一般采用活塞式,供压制和回程用。3000吨桥梁波形钢腹板冲压液压机设有能浮动的顶出缸,供顶出工件、反向拉伸、液压压边和起液压垫作用。3000吨液压机一般设有充液系统,可实现空程快速运动,以减少辅助时间。3000吨桥梁波形钢腹板冲压液压机采用自动上下料装置,效率高,劳动强度低。压力系统采用液压感应计算机自动控制系统,全自动保压成型。3000吨桥梁波形钢腹板冲压液压机结构简单,维护容易。
波形钢腹板冲压成型模具
3000吨液压机冲压成型波形钢腹板的方法步骤:
a、将经翻样裁切好的钢板,按转角拐点放入模具内;
b、中压力机加载,中压力机推动中压头对钢板实施第一次折弯;
c、同时,中压头与下模具上的压敏电阻对钢板的受力情况进行监测,当钢板的受力到设定范围内时,即钢板成型到指定形状时,压敏电阻将数据传送至控制中心,控制中心控制中压力机的停止加载,开始保压;
d、控制中心控制中压力机停止加载,开始保压同时,控制中心控制右压力机与左压力机开始加载,右压头与左压头对钢板进行第二次折弯;
e、同时,右压头与左压头以及下模具上的压敏电阻对钢板的受力情况进行监测,当钢板的受力到设定范围内时,即钢板成型到指定形状时,压敏电阻将数据传送至控制中心,控制中心控制右压力机与左压力机停止加载,开始保压;
f、通过60-600秒的保压时间后,控制中心控制中压力机、右压力机、左压力机进行卸载;
g、经后续焊接、制作、抛丸,折弯后的钢板即波形钢腹板的转角开始反弹,达到设计要求形状的精度。

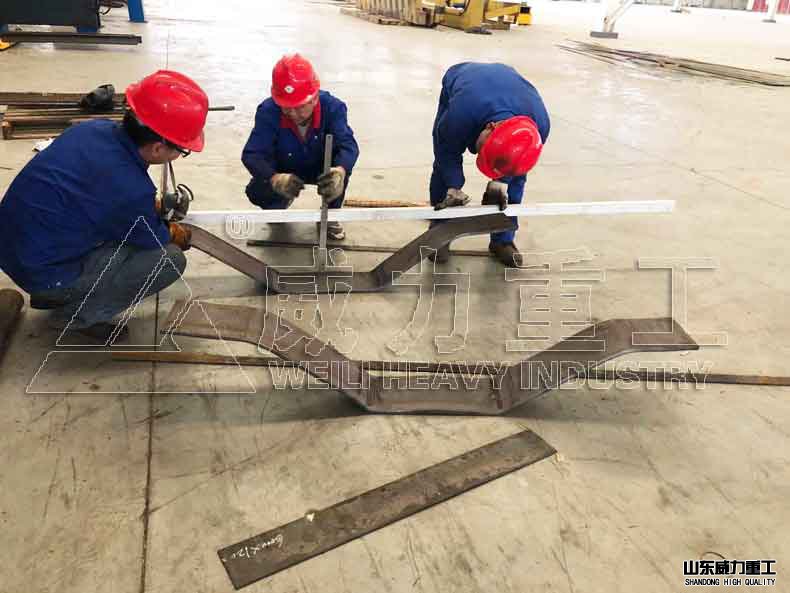

3000吨液压机冲压成型桥梁波形钢腹板
桥梁波形钢腹板的规格尺寸有多种,不同的规格尺寸,选用的的桥梁波形钢腹板液压机的吨位不同,山东威力重工机床有限公司可根据需要设计定做2000吨、2800吨、3000吨、3500吨、4000吨、5000吨等大型桥梁波形钢腹板冲压液压机设备。公司设计制造经验丰富,不仅能够确保机器设备的质量,还能保证后续的售后服务等。采购想了解更多3000吨桥梁波形钢腹板冲压液压机设备,咨询公司张经理:18306370898(可加微信)
