3000吨框架式液压机应用非常广泛,是汽车配件、汽车覆盖件生产线必不可少的冲压拉伸成型锻压机床设备,也是热锻、自由锻造、模锻工艺中常用热锻液压压力机设备之一。具有这种大型框架式液压机生产实力的厂家不算多,山东威力重工就是其中一家值得信赖的企业。3000吨框架式液压机也成框架式油压机、导轨快速框式压力机,是薄板冲压拉伸理想设备,了解更多有关3000吨框架式液压机_3000T热锻液压压力机设备欢迎咨询张经理:18306370898(可加微信)
性能特点:
可选附件:

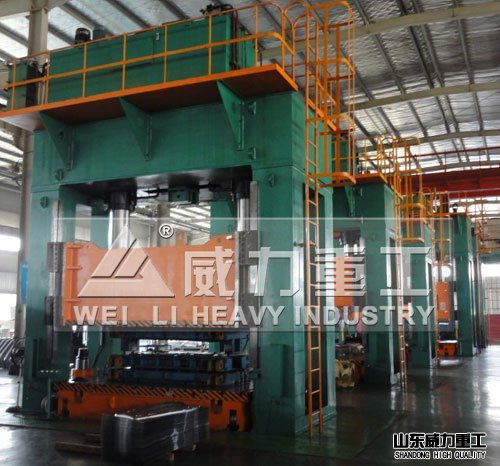

3000吨框架式液压压力机
3000吨框架式热锻液压压力机

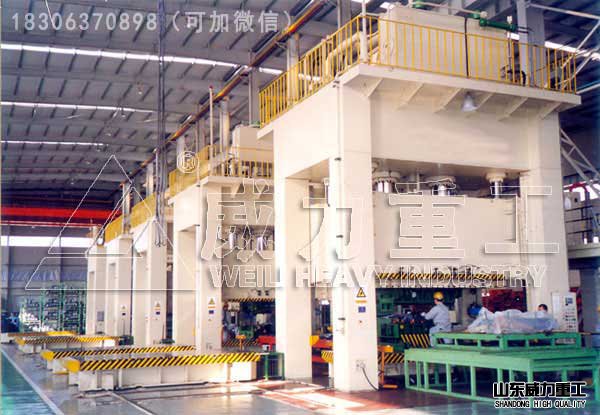

3000吨框架式液压压力机-汽车配件生产线

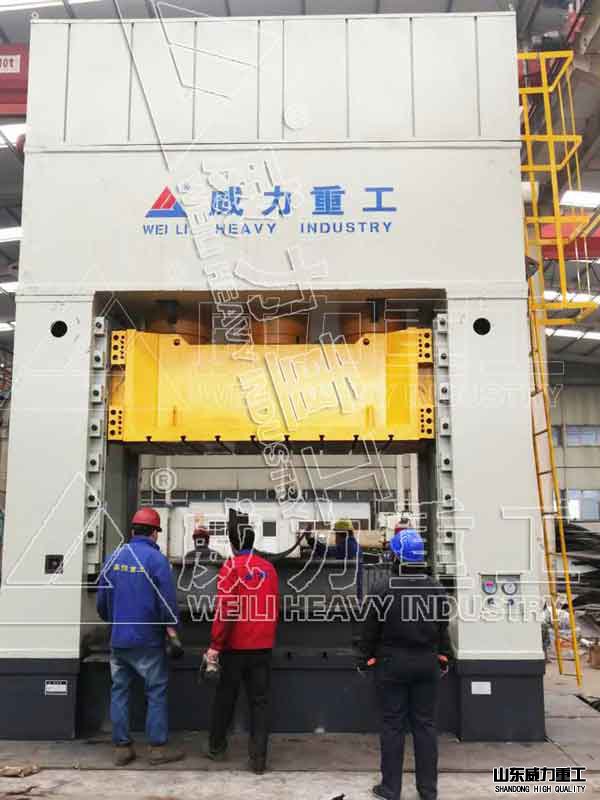

3000吨框架式液压机客户车间调试
2、液压系统
3、电气控制系统
4. 压机操作方式和工艺动作
5、润滑系统:
6、安全系统:
采购定做大型3000吨框架式液压机_3000T热锻液压压力机、框架式液压压力机欢迎咨询山东威力重工销售张经理:18306370898(可加微信)
性能特点:
● 计算机优化结构设计框架式结构刚性好,精度高,抗偏载能力强。
● 液压控制系统采用插装式集成系统,动作可靠,使用寿命长,液压冲击小,减少了连结管路与泄漏点。
● 采用PLC控制的电气系统,结构紧凑,工作灵敏可靠,柔性好;
● 具有调整双手单次循环等操作方式。
● 通过操作面板选择,可实现定程、定压两种成型工艺
可选附件:
1.移动工作台;
2.冲裁缓冲装置;
3.光电保护装置;
4.行程、压力、速度数显、数控装置;
5.触摸式工业显示屏;
6.液压系统加热、冷却装置;
7.打料装置;
8.滑块安全栓;
9.模具加热及温控装置;
3000吨框架式液压压力机
3000吨框架式热锻液压压力机
3000吨框架式液压压力机-汽车配件生产线
3000吨框架式液压机客户车间调试
结构功能介绍:
本设备由主机、液压系统、电气控制系统、润滑系统、安全保护装置等组成。
1.主机
主机主要由机身、滑块、液压垫、附加工作台、油缸等组成。机身为整体框架结构;立柱上布置了可调斜楔式四角八面导轨作为滑块的导向,导轨导向面积大、间隙小,抗偏载能力强,精度保持性好;主工作油缸均布在上横梁内;液压垫缸均布在工作台内。
整机的设计全部采用计算机优化设计,机床的强度高、刚度好,外形美观。主要结构件均采用钢板焊接结构,焊后经去应力处理;焊缝经打磨无焊渣和流疤现象;再经抛丸处理;主要结构件经我公司数控五面体龙门加工中心、数控落地铣镗床等先进设备进行精加工,保证了整体机身外观平整美观、精度高、刚性好。
1.1上横梁
上横梁内装有主油缸,其上装有安全维修平台。
1.2滑块
滑块置于机身中间,其上平面与主油缸联接。滑块采用可调斜楔式四角八面导轨作为滑块的导向,导轨导板采用耐磨材料,导向面积大、间隙小,抗偏载能力强,耐磨性能好,使用寿命长以及更换方便;调整精度高、刚性好,精度调整后保持性好。滑块下平面设有T型槽。
1.3工作台
在工作台中间置有液压垫和液压垫缸。在其上平面装有附加工作台。
1.4液压垫
液压垫置于工作台内,用于拉伸工艺时的工件压边,在液压垫的上平面装有可更换的顶杆垫,以防止因顶杆对液压垫的冲击而造成液压垫上平面的变形和损伤。。
1.5各部油缸
主缸为三缸结构,此结构可以使上横梁和滑块的受力均匀、变形小,滑块运行时更加平稳。可适应各种形状零件的加工。主缸缸体通过法兰与上横梁连接,活(柱)塞杆与滑块连接。
液压垫缸采用单缸或多缸缸结构,一字布置,此结构使液压垫受力均匀,以达到理想的拉伸效果。
各油缸缸体均采用优质碳素钢,以保证材质的均匀性。活(柱)塞杆采用优质碳素钢,经退火处理后粗加工、精加工、精磨而成,精度高,耐磨性好;活(柱)塞杆表面中频淬火处理。
主油缸和液压垫油缸主密封均采用进口材料密封元件,密封可靠,使用寿命长。
1.6检修安全平台
在机器上横梁上置有检修安全平台,该平台由钢板、护栏和带防护梯子组成,便于检修工人安全地对液压系统进行维护、检修。
2、液压系统
液压动力系统由动力控制系统、各种阀和液压操纵箱等组成,对主机提供动力并实现对主机的控制。本机主动力系统和油箱放在主机的顶部,可以使机器减少占地面积。
2.1泵组
3000吨框架式液压机_3000T热锻液压压力机系统中的主油泵采用高压恒功率油泵。主缸、液压垫缸供油采用同一套泵组,在满足工艺参数的前提下合理分配功率,降低整机的功率。
辅助泵用于控制油路等,该系统具有压力高、噪声低、流量大,抗污染能力强的优点。同时该泵还可为移动工作台夹紧及抬起动作。
2.2阀组
液压系统泵出口及主缸控制阀组全部采用二通插装阀组,插装阀组具有液压换向、锁定、平衡、快慢速切换、超压保护等功能。该系统结构紧凑,响应快、内漏小;动作灵敏可靠,抗污染能力强,液流阻力小,维修方便,寿命长。
2.3充液阀
滑块快下时,油缸充液采用充液阀装置,具有渗漏小,保压性能好,控制压力低,充液流速高的特点,维修及更换备件容易。当滑块快速下行时,由于主缸上腔内形成负压将充液阀吸开,油箱内大量油液充入油缸内;当滑块停止运动时,充液阀在弹簧力的作用下关闭,当滑块回程时,由控制油打开卸压阀卸压,然后打开阀芯使之向油箱排油。
2.4油箱、管路
油箱为钢板焊接结构,其上安装有油位指示计、空气滤清器等,油箱安装时要进行酸洗、钝化和防锈处理,配有油液过滤装置,过滤精度以保证工作油液的清洁度,并可实现过滤装置堵塞事故报警。在侧面开有油箱清理孔,以方便对油箱的清理。
液压管路系统密封可靠,连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐振压力表,管路磷化处理然后涂防锈耐油漆。油管不露于主机正面。
2.5 能有效控制液压系统泄漏的措施:
2.5.1结合面(阀、阀块、法兰、管接头)采用优质密封圈,系统各处密封应可靠,防止空气混入系统,有效防止壳体附件和焊接件漏油。
2.5.2管道排列有序整齐,高低压管道有明显的颜色区分,优先采用法兰式连接,并设有足够的防震隔振管卡,尽量采用集成化连接,减少渗漏点。
2.5.3 选用对开式SAE 法兰连接,其优点是:焊接变形小,受力均匀,装拆方便;同时尽量选用成型油管,减少法兰连接的使用。
2.5.4 通过采用减震的措施来减少泄露:液压系统合理配置阻尼,消除液压冲击产生的震动;采用泵出口接高压软管,消除液压泵脉冲产生的震动;同时对液压泵与电机进行隔振处理,消除电机产生的震动。
3、电气控制系统
3.1动力部分
控制总电源及各部电机的启停及保护开关。
3.2控制部分
分主控制台和移动操作台。
主控制台内设PLC可编程序控制系统,可完成该机的全部动作的控制操作,可靠性高、适应能力强。主控制台设有主机各部分动作的操作按钮和功能转换开关、各部电机的启停按钮、阀体通断指示及各部分的报警、监视指示灯等,随时掌握压机的工作状况。
主机前后各有一个可移动操作台。操纵箱上有选择旋钮,可选择前、后或同时工作。移动操作台用于半自动工作方式,采用双手按钮(间距大于300mm)并附带急停按钮、有电指示及必要按钮组成,完成对机床半自动的控制。
电气控制柜内设置有照明灯和换气通风设施,电气柜有良好的密封性,可有效的防止灰尘的侵入。
3.3电气操纵箱
3000吨框架式液压机_3000T热锻液压压力机采用电气操纵箱集中按钮控制,操纵箱上设置工件记数装置,操纵面板下方装有选择开关及按钮,各种故障报警指示灯和控制仪表均放在上方。
4. 压机操作方式和工艺动作
4.1 3000吨框架式液压机_3000T热锻液压压力机可实现定程和定压两种工作方式。
4.2 压机设调整、手动、半自动(双手单次循环)三种操作方式。用转换开关转换,按钮集中控制。
(1)调整:按下某一工作按钮,即有相应动作,抬手即停,主要用于机器调整。此动作无快速。
(2)手动:按下某一工作按钮,即相应完成一个动作。
(3)半自动(双手单次循环):按压双手下行按钮,压机连续完成一个规定的单次循环过程。在双手单次循环中,根据工作需要,液压垫可选择作液压垫、作顶出、不参与工作等方式。
4.3在双手单次循环中液压垫可通过选择开关选择作液压垫用、作顶出用、不参加工作三种方式,实现以下动作:
(1)、滑块快降→滑块慢降压制→滑块加压-保压延时及泄压→滑块回程→液压垫顶料→液压垫延时退回。
(2)、滑块快降→滑块慢降压制( 同时液压垫被动退回) -保压延时及泄压→滑块回程→液压垫顶出。
(3)、滑块快降→滑块慢降压制→保压延时及泄压→滑块回程。
5、润滑系统:
设备润滑采用稀油集中润滑系统,主要由电机、齿轮泵、溢流阀、压力表、分流阀及油箱等组成。启动机器时必须先启动润滑装置,否则主机不能工作。工作时各导轨的需油量可通过分流阀分别调整。并设有故障显示装置,如润滑装置出现堵塞等故障,则机器报警。
6、安全系统:
7.1静止及急停按钮: 要求发生异常时按“静止”按钮, 压机工作全部停止,按“急停”按钮,包括电机均停止运行。主机四角均设有紧急停止按钮。
7.2超载保护:液压系统设有过载保护装置(安全阀),确保3000吨框架式液压机_3000T热锻液压压力机不会超载工作而损坏压机,当油压超过设定值(可调)时自动溢流排油。
7.3液压支撑保险系统:滑块可在任意位置静止。
7.4滑块上限位液压锁紧装置:需要时将滑块锁定于上限位位置,确保在检修和更换模具时操作安全。当滑块处于上限位时,按锁紧按钮,锁紧装置直接锁紧;滑块处于非上限位时,按锁紧按钮,滑块先回到上限位,然后锁紧装置锁紧。锁紧装置到位由行程开关发讯,与主机动作电气互锁,锁紧装置不解锁,滑块不能下压。
7.5光电保护装置:机身前配有一组光电保护装置。
在对框架式液压机进行挑选时,应该要货比三家,根据自身的实际需求,选择为合适的液压机。在下决定购买之前,还应该要到液压机厂家实地察看,主要是察看厂家的实力,是否有专业的研发团队,是否有规范的办公场地等。除此之外,还需要明确一个问题,就是售后服务问题。当前绝大多数液压机厂家,都会提供一定的售后服务,因为售后服务优越的话,那么在日常的使用过程中,很多问题可以得到解决。山东威力重工拥有专业的制造生产车间,技术团队,售后服务。机器性价比高、质量有保证、威力重工值得信赖。
采购定做大型3000吨框架式液压机_3000T热锻液压压力机、框架式液压压力机欢迎咨询山东威力重工销售张经理:18306370898(可加微信)
