2000吨框架式液压机冲压隧道波纹钢板一次成型

文章出处：www.sd-yyj.com 人气：200发表时间：2022-04-26 15:46

隧道加固用波纹钢板是用于涵洞、隧道的二次加固，以起到增加涵洞强度的作用。波纹钢板加固适用于公路、铁路涵洞。采用波纹钢板搭接而成。隧道波纹钢板是替代圆管涵、盖板涵、箱涵、拱涵和小桥的优质公路建材，可用于公路铁路横向通道、坑道、涵洞、排水管道和掩体等工程上。波形钢板涵是采用整块钢板配合模具一次冲压而成。冲压隧道波纹钢板推荐使用1250吨液压机、2000吨液压机。机器吨位有四柱式、框架式两种结构供选择。一种框架式单动薄板拉伸液压机冲压厚钢板效果更好。

2000吨框架式隧道波纹钢板成型液压机

2000吨框架式隧道波纹钢板成型液压机设计特点：

(1)、2000吨隧道波纹钢板成型液压机的工作台面较大，滑块行程较长，以满足多种工艺的要求，主工作缸一般采用活塞式，供压制和回程用。

(2)、2000吨框架式液压机设有能浮动的顶出缸，供顶出工件、反向拉伸、液压压边和起液压垫作用。

(3)、2000吨框架式液压机设有充液系统，可实现空程快速运动，以减少辅助时间。采用位移传感器或无触点开关，提高了行程控制的可靠性和精度。配备油缸下腔支承回路、油缸上下腔互锁回路等，安全性能优越。

(4)、设有保压延时系统，具有保压、延时和自动回程功能，2000吨液压机并能进行定压成型和定程成型工作，有利于波纹板的压制成型。

(5)、采用PLC控制，工作灵敏可靠，柔性好。2000吨框架式隧道波纹钢板成型液压机具有点动、手动、半自动等工作方式，操作方便，其工作压力、压制速度及行程范围均可任意调节，灵活性强。

(6)、框架式2000吨隧道波纹钢板成型液压机采用整体框架或分体框架拉杆式结构，经计算机有限元分析计算，具有结构紧凑、刚性好，精度高等特点。四角八面导轨，导向精度高，抗偏载能力强。采用优质的油缸密封元件，可靠性高，寿命长。空程、工作速度快，提高生产效率。

(7)、通过联动垫板将活动横梁（液压机滑块）刚性连接在一起，配合各自的供油阀或泵的控制，来保证滑块的同步运行，从而压制出相应的产品。具有压力大，工作台面加工范围大的特点。

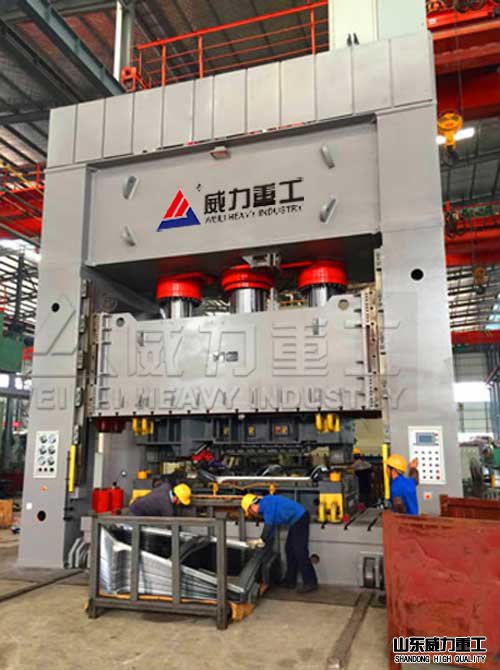

2000吨框架式液压机

基本原理：油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动。液压泵是液压系统的原动力，2000吨框架式隧道波纹钢板成型液压机工作是通过泵的驱动力使液压油通过液压管路进入油缸/活塞。油缸/活塞中有几组相互配合的密封件。一步到位的密封件都是不相容的，但都起到了说服密封件使液压油不流出的作用。工作结束时，液压油通过过程止回阀在油箱中循环，油缸/活塞循环做功。2000吨框架式隧道波纹钢板成型液压机依据制作加工工艺需求主缸能进行快速下行一降速制作一保压延时一泄压回程一终止（任何位置）的基本上工作中循坏，并且压力、速度和保压時间需能调整。

2000吨框架式液压机冲压成型隧道波纹钢板工艺特点：

1、生产效率高，且操作方便，易于实现机械化与自动化。

2、冲压的质量稳定,互换性好,具有“一模一样”的特征。

3、冲压的强度和刚度均较高。

4、冲压件的成本较低。

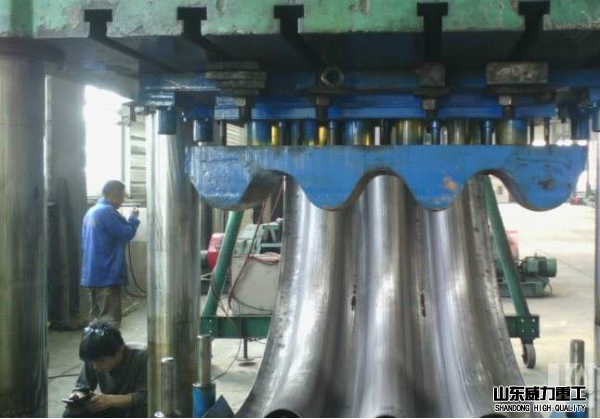

2000吨液压机冲压成型隧道波纹钢板过程

2000吨框架式隧道波纹钢板成型液压机具有独立的动力机构和电气系统，采用PLC自动控制，并可实现调整、手动及半自动三种操作方式。本机适用于金属的薄板拉伸工艺，可塑性材料的压制工艺，用于拉伸、压制大型制品成型设备。山东威力重工可根据客户工件的特点，设计定做各种吨位结构的波纹板液压机，目前，公司设计生产有2800吨桥梁波形钢腹板冲压成型液压机、4000吨汽车纵横梁液压机、1600吨金属波纹板成型油压机等。采购定做2000吨框架式隧道波纹钢板成型液压机设备，咨询公司张经理：18306370898（可加微信）

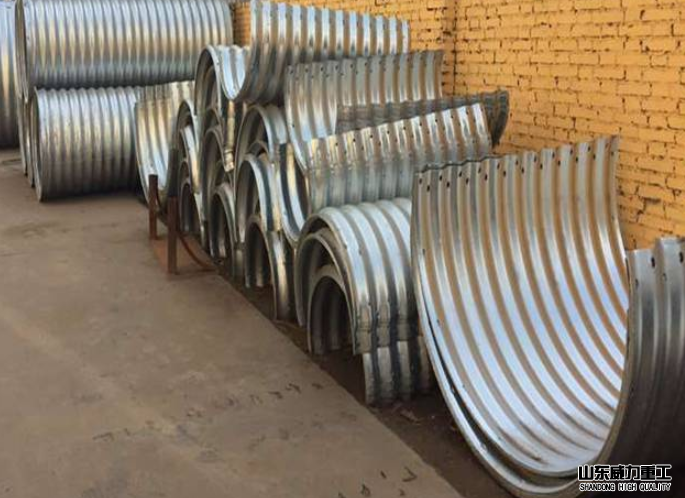

冲压成型隧道波纹钢板
