模压玻璃钢SMC墙板地砖成型2000吨液压机控制过程
文章出处:www.sd-yyj.com
人气:86发表时间:2020-09-05 16:48
模压玻璃钢SMC墙板地砖成型2000吨液压机控制过程
模压玻璃钢SMC墙板地砖的机器设备,厂家多推荐使用1000吨、1500吨、2000吨、2500吨四柱液压机,所需工作台面、开口、行程可根据地砖厚度尺寸、模具等按需设计,多种吨位结构均有设计生产。这种大型的SMC制品模压液压机PLC数控系统是必须配置的,方便控制压力、温度、行程等,具体的控制过程如下:

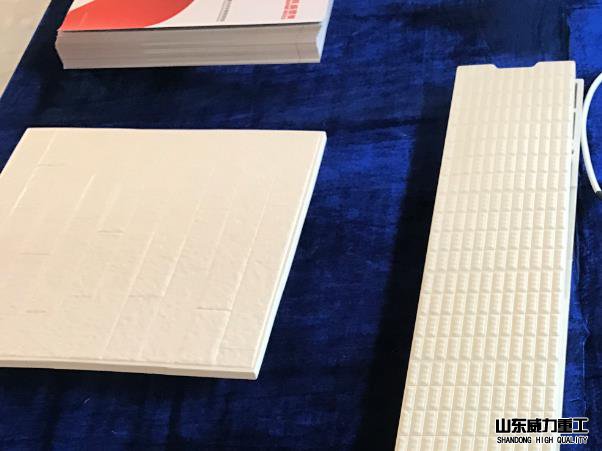

模压成型的玻璃钢SMC墙板地砖
(1)按动玻璃钢SMC墙板地砖成型2000吨液压机启动键,在满足控制要求的前提下,主泵接触器吸合,从而主泵电机启动,为整个液压系统提供压力。
(2)当需要上缸快速移动时,按动快速移动按钮,PLC 接收信号并经过程序处理后输出继电器吸合,继电器控制电磁阀线包得电,带动电磁阀阀芯动作,打开阀路,使液压油进入到玻璃钢SMC墙板地砖成型2000吨液压机上缸上腔,同时PLC 输出信号控制阀动作,打开下腔油路,使用上缸下腔油回流到油箱内,上缸在压力和重力的作用下快速移动,主泵虽然处于最大流量,但是仍然无法满足需求,从而造成上腔处于负压,上部油箱的油液经过液控单向阀进入上缸的上腔。
(3上缸慢速接近工件时,当上缸滑块降至一定位置触动行程开关后 行程开关触点失电断开,PLC接收信号程序处理后断开输出,使电磁阀阀芯处于中间位置,液控单向阀关闭。上缸下腔油液经背压阀控制回油箱。此时,上缸上腔的压力升高,充液阀随之关闭。通过主泵供给压力油,上缸慢速接近工件。当上缸滑块接触工件后,阻力急剧增加,从而造成上腔压力进一步提高,主泵的输出流量会自动减小。
(4)当上缸上腔压力达到预定值时,压力继电器吸合,P L C断开对电磁阀的输出,使用上缸的上、下腔封闭,PLC控制电磁阀的开关做好保压工作。
(5)玻璃钢SMC墙板地砖成型2000吨液压机保压过程结束,PLC 程序发出信号,控制常开开关闭合,接触器吸合,电磁阀动作。由于上缸上腔压力很高,液动滑阀处于上位,压力油经阀使外控顺序阀开启。此时泵输出油液经顺序阀回油箱。泵在低压下工作此压力不足以打开充液阀的主阀芯,而是先打开充液阀的中的卸载芯,使上缸上腔油液经此卸载阀芯开口泄回上部油箱,压力逐渐降低。当上缸上腔压力泄至一定值后,液动滑阀回到下位外控顺序阀关闭,主泵供油压力升高,阀完全打开,此时油液流动情况为:进油路泵→换向阀左位→液控单向阀→上缸下腔。回油路上缸上腔→充液阀→上部油箱。实现主缸快速回程。
(6)当上缸滑块触动行程开关后,行程开关触点断开,PLC控制电磁阀阀芯处于中间位置,液控单向阀将主缸下腔封闭,上缸将停止不动。主泵输出油经阀回到油箱。
(7)按下玻璃钢SMC墙板地砖成型2000吨液压机退回开关,PLC输出信号控制接触器得电,PLC 控制电磁阀动作,驱动下液压缸活塞上升顶出。然后下液压缸退回。
2000吨玻璃钢制品模压液压机
模压玻璃钢SMC墙板地砖成型2000吨液压机液压系统中加装PLC控制系统能够有效的提高控制效率,将控制难度大大简化。山东威力重工机床有限公司多种结构吨位的SMC玻璃钢复合材料模压液压机可按需设计生产,采购定做咨询张经理:18306370898(可加微信)
